Questão 31 — Cinemática — Gráficos do Movimento Variado (Física) — Fundação VUNESP · Exército Brasileiro — Escola de Saúde e Formação Complementar do Exército (ESFC… 2022

Física Cinemática — Gráficos do Movimento Variado

Fundação VUNESP 2022

Exército Brasileiro — Escola de Saúde e Formação Complementar do Exército (ESFCEx) · Oficial do Quadro Complementar do Exército · Caderno 010. Prova Objetiva — Modelo de prova (Versão) A

Gabarito disponível

Certo ponto material móvel percorre uma trajetória retilínea e horizontal passando pela origem das posições no instante tₒ = 0 no sentido progressivo. O gráfico qualitativo de sua aceleração (a), em função do tempo (t), está representado a seguir. Os intervalos de tempo têm a mesma duração.
Gráfico da aceleração (a) em função do tempo (t), com instantes t0, t1, t2, t3 e t4 igualmente espaçados: de t0 a t1 a aceleração é positiva e constante; de t1 a t2 decresce linearmente até zero; de t2 a t3 é nula; de t3 a t4 é negativa e constante (linha tracejada ligando o eixo vertical ao trecho negativo).

Gráfico da aceleração (a) em função do tempo (t), com instantes t0, t1, t2, t3 e t4 igualmente espaçados: de t0 a t1 a aceleração é positiva e constante; de t1 a t2 decresce linearmente até zero; de t2 a t3 é nula; de t3 a t4 é negativa e constante (linha tracejada ligando o eixo vertical ao trecho negativo).

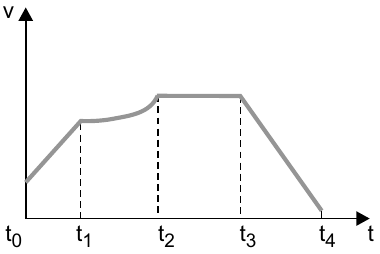

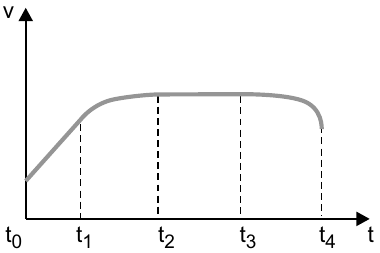

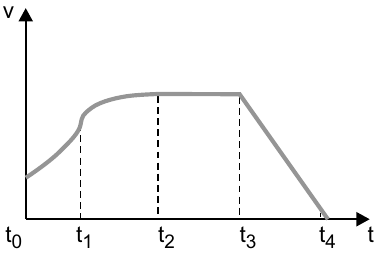

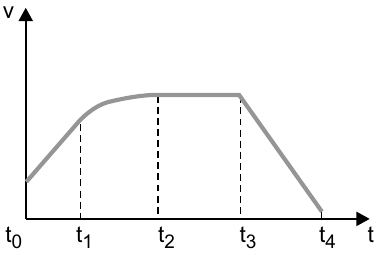

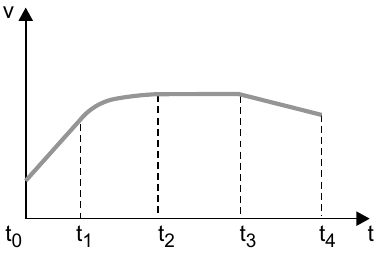

O possível correspondente gráfico qualitativo da velocidade (v), em função do tempo (t), está corretamente representado em
