Questão 29 — Física: Indução Eletromagnética — Lei de Faraday-Neumann

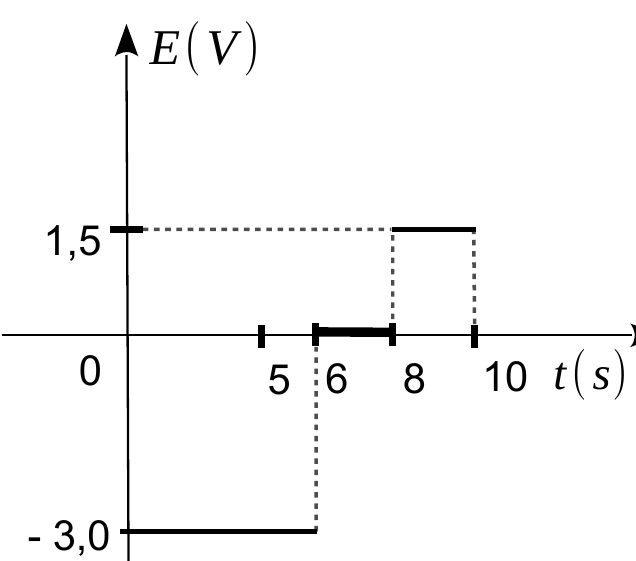

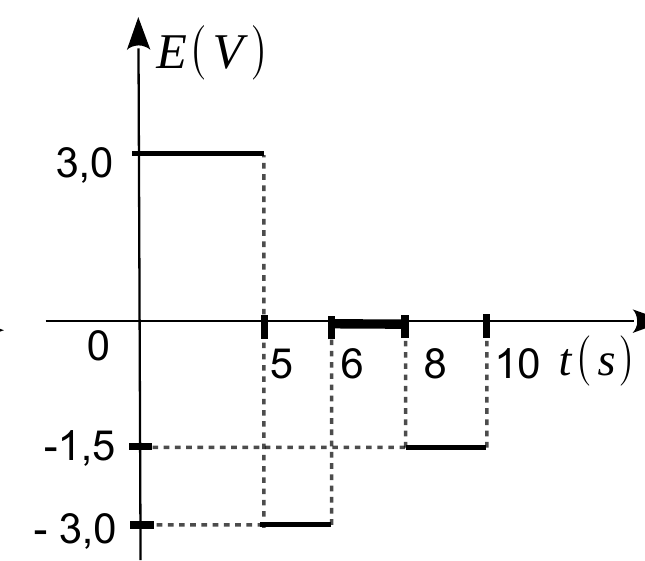

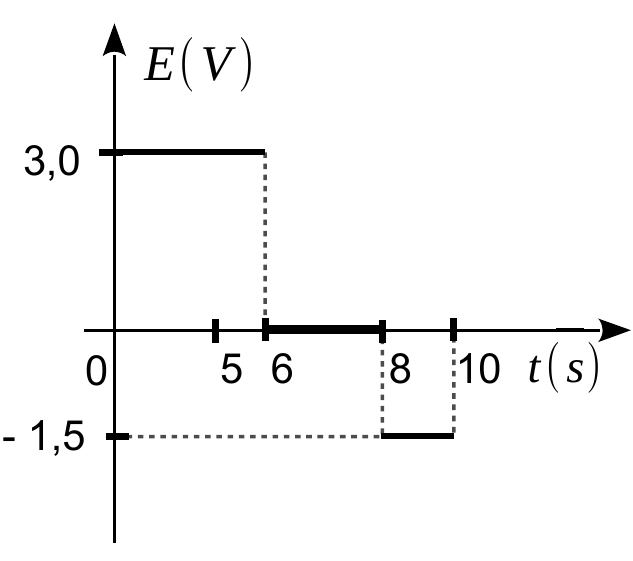

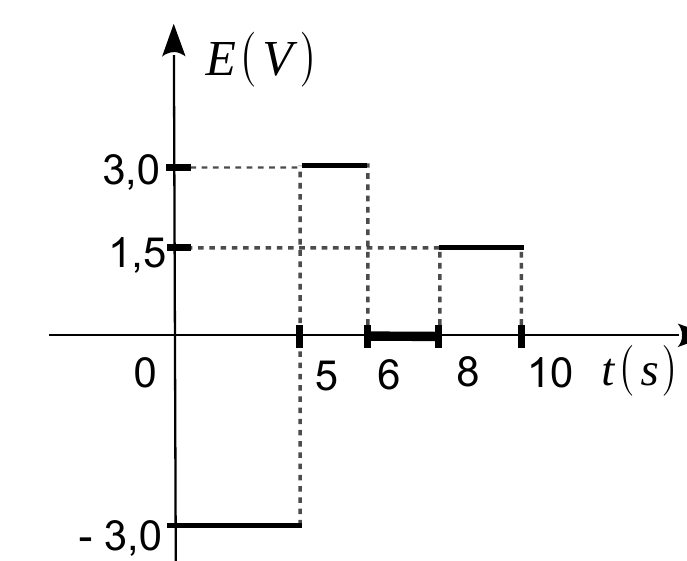

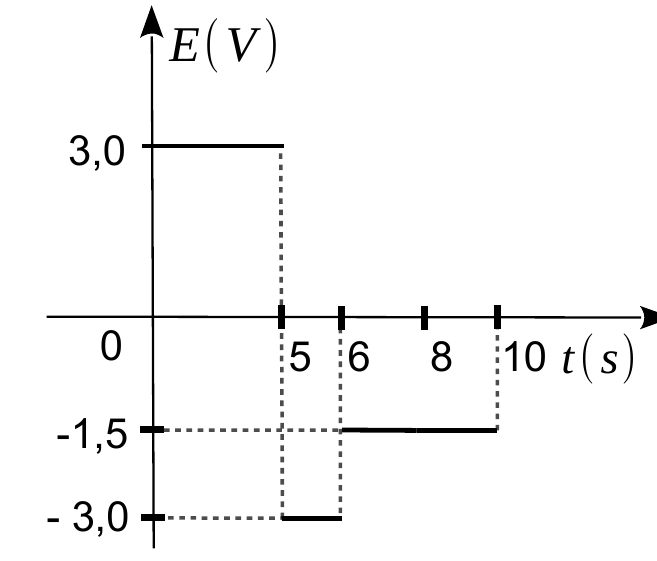

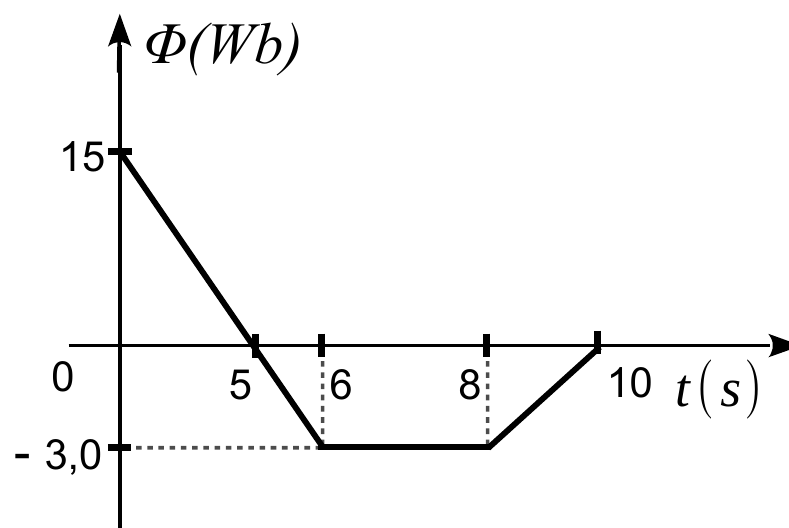

Uma espira de cobre está totalmente imersa em um campo magnético variável. O gráfico ao lado representa o fluxo magnético Φ na espira ao longo do tempo t. Podemos então afirmar que o gráfico que representa a força eletromotriz induzida E, na espira, ao longo do tempo t, é representado por:



(Desenhos Ilustrativos – Fora de Escala)
