Questão 23 — Simbologia de Válvulas Direcionais Pneumáticas (Pneumática e Hidráulica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Pneumática e Hidráulica Simbologia de Válvulas Direcionais Pneumáticas

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial do Quadro Complementar do Corpo da Armada (QC-CA) — Ciências Náuticas (Área de Máquinas) · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

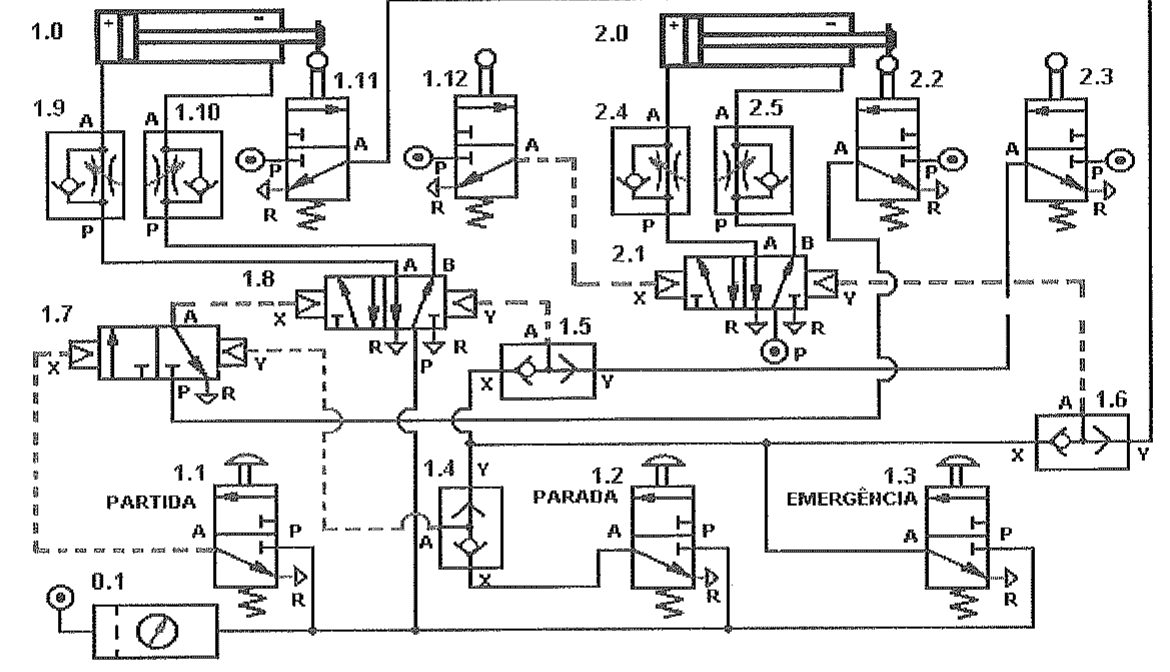

Diagrama pneumático de controle com cilindros 1.0 e 2.0 e válvulas numeradas de 0.1 a 2.5, incluindo botões de partida, parada e emergência.

Diagrama pneumático de controle com cilindros 1.0 e 2.0 e válvulas numeradas de 0.1 a 2.5, incluindo botões de partida, parada e emergência.

Pode-se afirmar que no diagrama de controle do Navio N/M BODE, apresentado acima, a válvula tipo 5/2-NA em B/ Pilotagem dupla pneumática é a:

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito DEnsM — página 3
