Questão 34 — Ar Comprimido — Válvula Reguladora de Pressão (Pneumática e Hidráulica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Pneumática e Hidráulica Ar Comprimido — Válvula Reguladora de Pressão

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial do Quadro Complementar do Corpo da Armada (QC-CA) — Ciências Náuticas (Área de Máquinas) · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

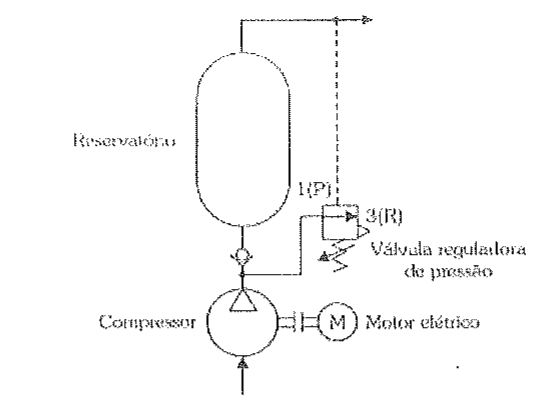

Esquema com compressor acionado por motor elétrico, reservatório e válvula reguladora de pressão com conexões 1(P) e 3(R).

Considerando a figura acima, que, representa a linha do ar de controle com valor de trabalho 7,5 Kgf, num navio mercante tipo tug, é correto afirmar que a válvula reguladora de pressão irá regular a

Selecione uma alternativa A) descarga do compressor, ou seja, quando houver, na saída do compressor, uma pressão maior do que a preestabelecida, a mesma irá atuar descarregando para atmosfera o ar comprimido produzido, fechando a partir do momento em que a pressão da rede cair para o valor de 7,5 Kgf. B) descarga do reservatório, ou seja, quando houver, na saída do compressor, uma pressão menor do que a preestabelecida, a mesma irá atuar descarregando para atmosfera o ar comprimido produzido, fechando a partir do momento em que a pressão da rede cair para o valor de 7,5 Kgf. C) descarga do compressor, ou seja, quando houver, na saída do compressor uma pressão menor do que a preestabelecida, a mesma irá atuar descarregando para o reservatório de ar comprimido produzido, fechando a partir do momento em que a pressão da rede subir para o valor de 7,5 Kgf. D) descarga do compressor, ou seja, quando houver, na saída do compressor, uma pressão maior do que a preestabelecida, a mesma irá atuar descarregando para dentro do compressor o ar comprimido produzido, fechando a partir do momento em que a pressão da rede cair para o valor de 7,5 Kgf. E) descarga do reservatório, ou seja, quando houver, na saída do compressor, uma pressão menor do que a preestabelecida, a mesma irá atuar descarregando para dentro do reservatório o ar comprimido produzido, fechando a partir do momento em que a pressão da rede cair para o valor de 7,5 Kgf.
