Questão 36 — Sincronização de Geradores — Sincronoscópio de Lâmpadas (Eletrotécnica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Eletrotécnica Sincronização de Geradores — Sincronoscópio de Lâmpadas

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial do Quadro Complementar do Corpo da Armada (QC-CA) — Ciências Náuticas (Área de Máquinas) · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

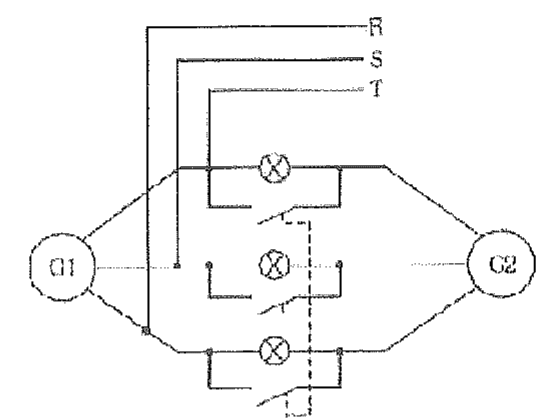

Esquema de sincronização de dois geradores, G1 e G2, com barramento R, S, T e três lâmpadas com chaves.

Um navio apresenta uma planta elétrica (figura acima) com dois geradores, sendo que o primeiro gerador (G1), já está ligado ao barramento. Quando o oficial de máquinas foi colocar o segundo gerador em barra, observou que as lâmpadas do sincronoscópio estavam apagadas. Pode-se afirmar que isso é uma característica de que, neste momento, tem-se uma sincronização que precisa apenas:

Selecione uma alternativa A) ajustar o nível de tensão. B) acertar a sequência de fase. C) corrigir eventual defasagem de frequência. D) ajustar as fases. E) colocar o gerador 2 no barramento, pois o mesmo já está sincronizado.
