Questão 81 — Física: Eletrodinâmica — Segunda Lei de Ohm

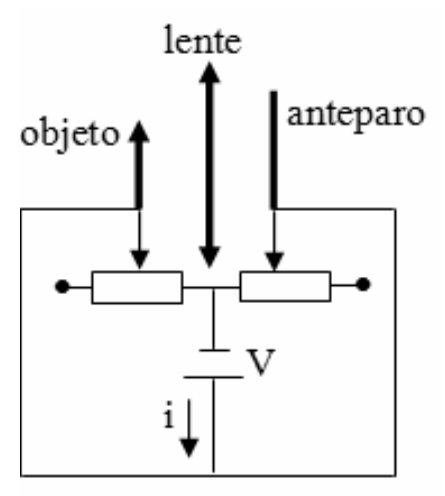

A figura a seguir representa um esquema de um circuito elétrico associado a um banco óptico onde um objeto real movimenta-se junto com um cursor de uma resistência ôhmica variável. Há também outra resistência ôhmica variável cujo cursor movimenta-se junto com um anteparo. Entre o objeto e o anteparo há uma lente convergente de distância focal igual a “f”. E alimentando esse circuito há uma bateria que fornece uma tensão “V”.
As duas resistências variáveis são feitas de materiais de resistividade “μ” e de área igual a “S”. Assinale a alternativa que indica corretamente a expressão da intensidade “i” da corrente elétrica formada quando uma imagem real é conjugada pela lente no anteparo.
OBS: não há contato elétrico entre o circuito e os elementos do banco óptico.
