Questão 27 — Indução Eletromagnética — Força Eletromotriz de Movimento (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2024

Física Indução Eletromagnética — Força Eletromotriz de Movimento

EsPCEx 2024

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

O desenho a seguir representa um retângulo formado por duas hastes paralelas, condutoras, sendo uma ideal e a outra com resistência R constante e, ainda, dois fios condutores, paralelos e ideais. Os fios, de comprimento L, deslocam-se com as extremidades sobre as hastes com velocidades constantes, paralelas às hastes e respectivamente iguais a v⃗₁ e v⃗₂. Na região do retângulo há um campo magnético uniforme B⃗, perpendicular ao plano da folha desta prova e saindo dela.

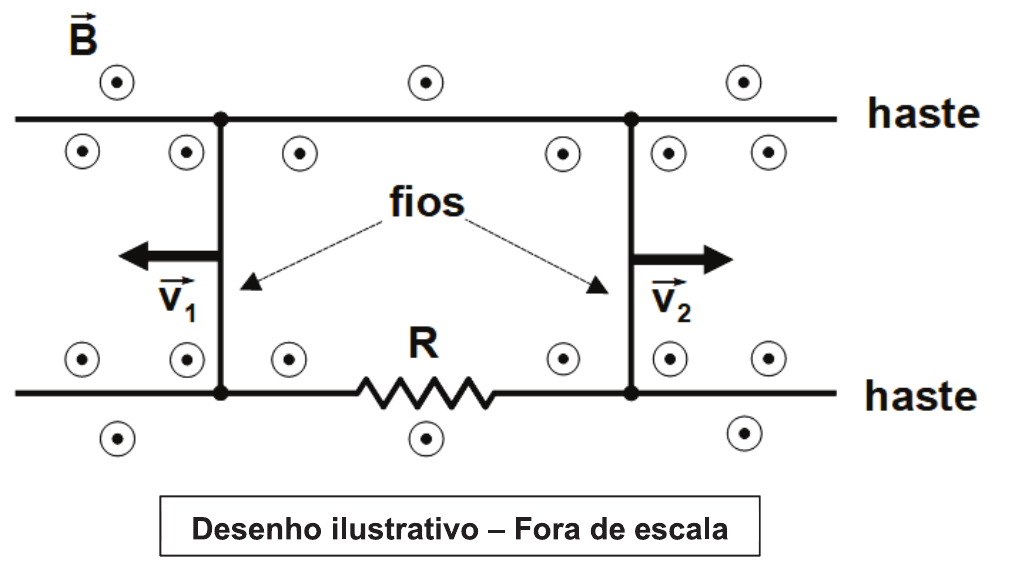

Duas hastes horizontais paralelas (a inferior com o resistor R) e dois fios verticais que deslizam sobre elas: o fio da esquerda com velocidade v₁ para a esquerda e o da direita com velocidade v₂ para a direita; símbolos ⊙ indicam o campo B saindo do plano. Desenho ilustrativo – fora de escala.

Duas hastes horizontais paralelas (a inferior com o resistor R) e dois fios verticais que deslizam sobre elas: o fio da esquerda com velocidade v₁ para a esquerda e o da direita com velocidade v₂ para a direita; símbolos ⊙ indicam o campo B saindo do plano. Desenho ilustrativo – fora de escala.

Podemos afirmar que, no instante em que o desenho é representado, a intensidade da corrente elétrica circulando no retângulo é de:

Selecione uma alternativa A) (BL/R)(|v⃗₁ − v⃗₂|) B) (BL/R)(|2v⃗₂ − v⃗₁|) C) (BL/R)(|v⃗₁ + v⃗₂|) D) (BL/2R)(|v⃗₁ − v⃗₂|) E) (BL/2R)(|2v⃗₁ + v⃗₂|)
