Questão 29 — Dinâmica — Pêndulo Simples e Aceleração Resultante (Física) — EsPCEx · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2024

Física Dinâmica — Pêndulo Simples e Aceleração Resultante

EsPCEx 2024

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

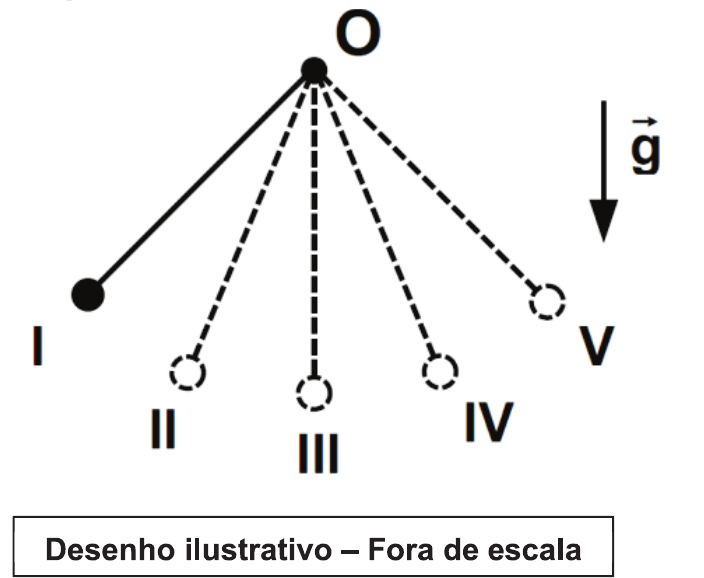

O desenho a seguir representa um pêndulo simples, preso ao teto no ponto O, e que, desprezando as forças dissipativas, descreve um movimento periódico em um plano, com um ângulo de abertura grande, entre os pontos extremos I e V da sua trajetória.

Pêndulo preso em O, com a massa nas posições I (extremo esquerdo), II, III (vertical, mais baixa), IV e V (extremo direito); vetor g apontando para baixo. Desenho ilustrativo – fora de escala.

Pêndulo preso em O, com a massa nas posições I (extremo esquerdo), II, III (vertical, mais baixa), IV e V (extremo direito); vetor g apontando para baixo. Desenho ilustrativo – fora de escala.

Dados: Considere g⃗ o vetor aceleração da gravidade.

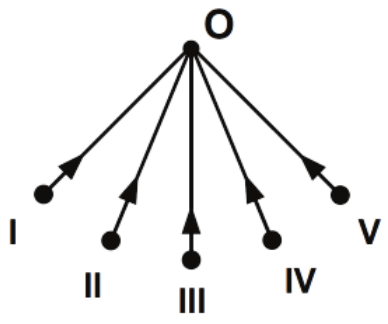

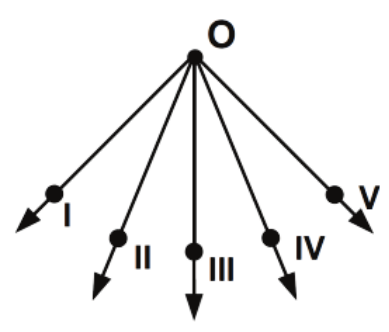

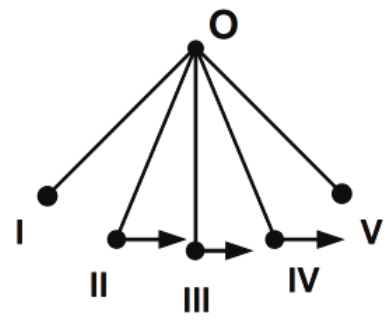

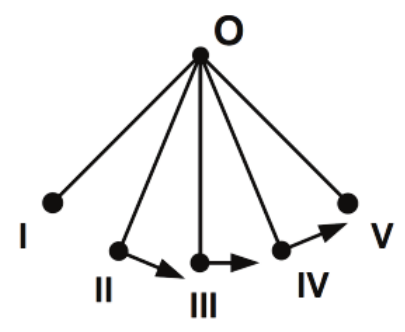

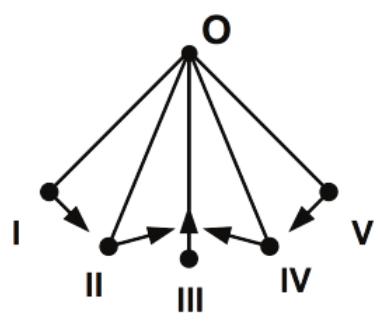

O desenho que melhor representa o vetor aceleração resultante da massa do pêndulo ao longo da trajetória I, II, III, IV, V é:
