Questão 27 — Circuitos em Paralelo — Leis de Kirchhoff (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Circuitos Elétricos Circuitos em Paralelo — Leis de Kirchhoff

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito a seguir.

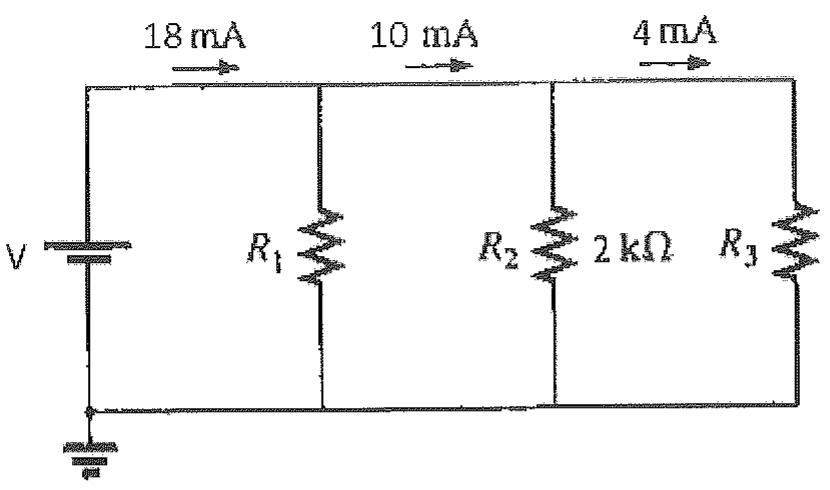

Circuito com fonte V e três resistores em paralelo R1, R2 = 2 kΩ e R3; correntes indicadas no ramo superior: 18 mA antes de R1, 10 mA entre R1 e R2 e 4 mA entre R2 e R3.

Circuito com fonte V e três resistores em paralelo R1, R2 = 2 kΩ e R3; correntes indicadas no ramo superior: 18 mA antes de R1, 10 mA entre R1 e R2 e 4 mA entre R2 e R3.

No circuito acima, determine os valores dos resistores R1 e R3, respectivamente, e assinale a alternativa correta.

Selecione uma alternativa A) 2,0 kΩ e 3,0 kΩ B) 4,5 kΩ e 3,9 kΩ C) 1,5 kΩ e 3,0 kΩ D) 1,0 kΩ e 1,5 kΩ E) 2,5 kΩ e 2,0 kΩ

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito Eletrônica (HE) — página 1
