Questão 28 — Valor Médio e Valor Eficaz (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Circuitos Elétricos Valor Médio e Valor Eficaz

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Questão anulada

Um oficial a bordo de uma fragata solicitou a um sargento que medisse o sinal elétrico no conector de um sistema radar. Por meio de um osciloscópio, o sargento observou a seguinte forma de onda:

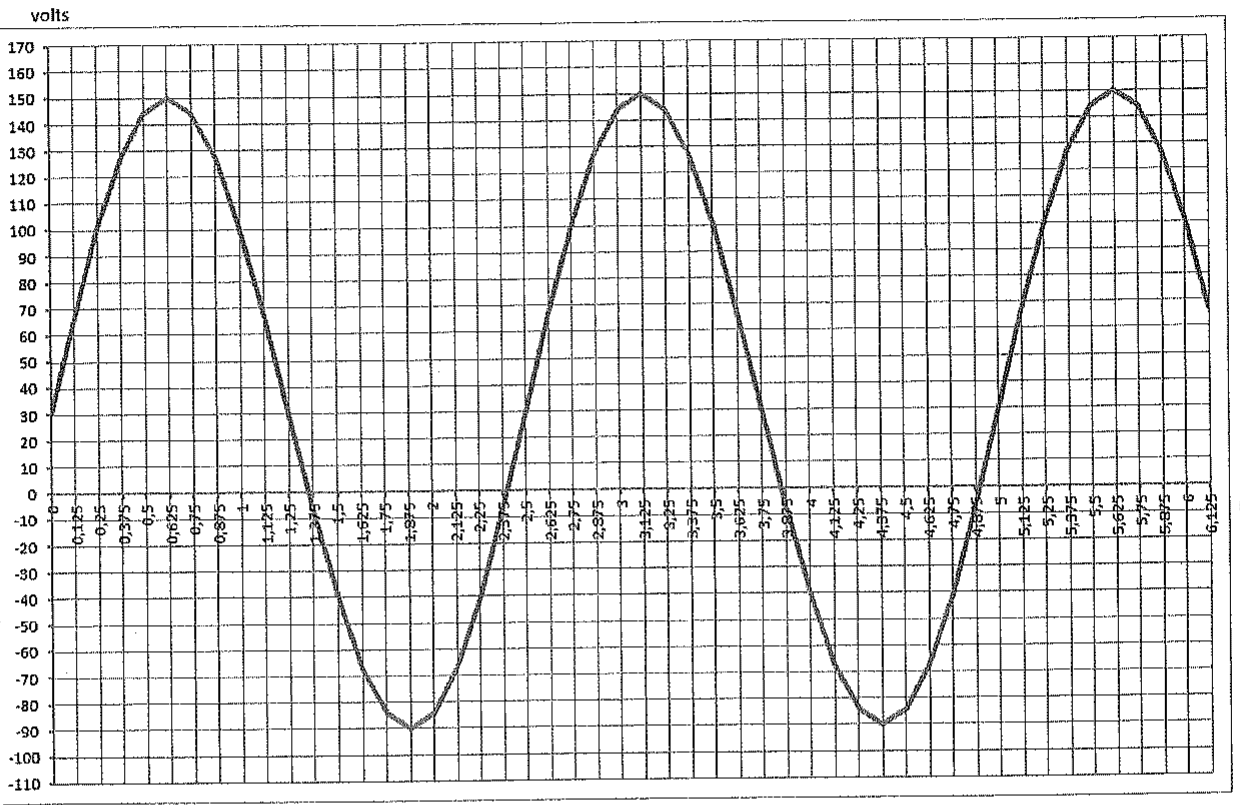

Tela quadriculada de osciloscópio com tensão em volts (de −110 a 170) versus tempo em ms (de 0 a 6,125), mostrando uma senoide com picos próximos de 150 V e vales próximos de −90 V.

Tela quadriculada de osciloscópio com tensão em volts (de −110 a 170) versus tempo em ms (de 0 a 6,125), mostrando uma senoide com picos próximos de 150 V e vales próximos de −90 V.

Qual o valor médio e o valor eficaz do sinal senoidal lido pelo sargento, respectivamente?

Dados: √2 ≈ 0,7
√221 ≈ 15

Selecione uma alternativa A) 120 V e 150 V B) 30 V e 84 V C) 30 V e 114 V D) 84 V e 10 V E) 30 V e 90 V
