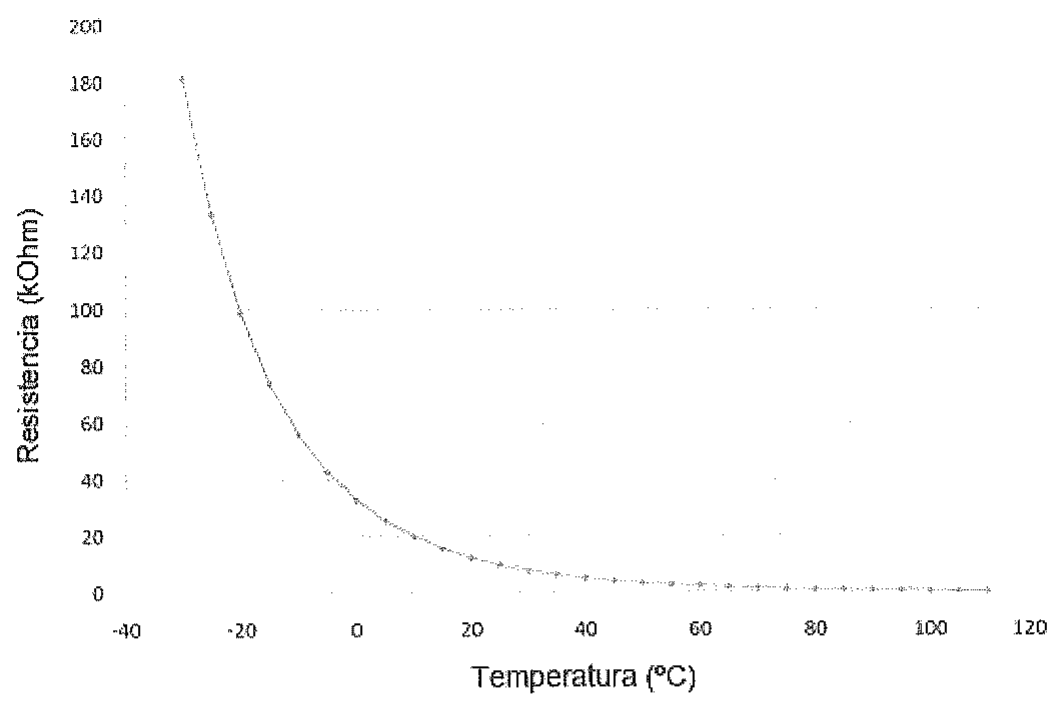

Analise o gráfico a seguir.

Gráfico de resistência (kOhm) versus temperatura (°C), de −40 a 120 °C, com curva decrescente que parte de cerca de 180 kOhm perto de −30 °C e se aproxima de zero em altas temperaturas.

Gráfico de resistência (kOhm) versus temperatura (°C), de −40 a 120 °C, com curva decrescente que parte de cerca de 180 kOhm perto de −30 °C e se aproxima de zero em altas temperaturas.

Sabendo que, por um determinado dispositivo eletrônico, passa uma corrente constante de 1mA, em qualquer temperatura, e que esse mesmo dispositivo obedece ao gráfico acima, assinale a opção correta.

Selecione uma alternativa A) Trata-se de um diodo fotoemissor. B) A queda de tensão sobre o dispositivo é menor que 10V a 0°c. C) Se a temperatura aumentar, a tensão sobre o dispositivo diminui. D) Se a temperatura diminuir, a tensão sobre o dispositivo diminui. E) A resistência do dispositivo independe da temperatura.
