Questão 45 — Tipos de Modulação Analógica (Telecomunicações) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Telecomunicações Tipos de Modulação Analógica

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Questão anulada

Observe a figura a seguir.

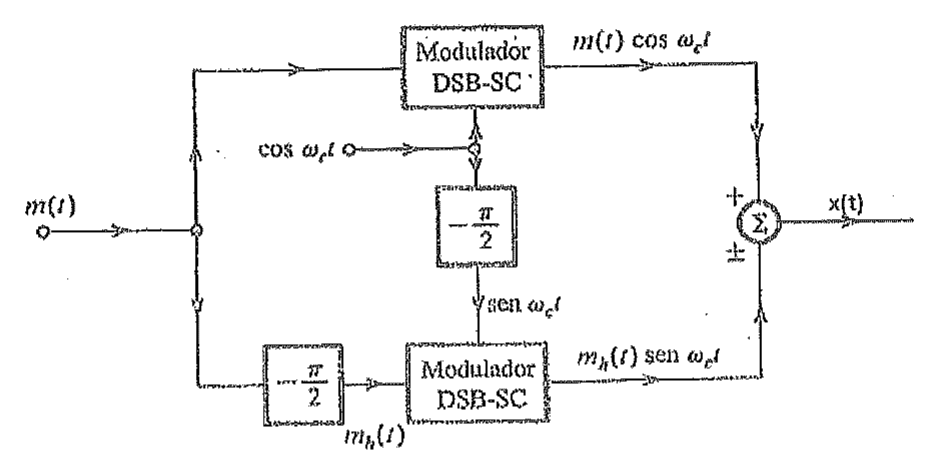

Esquema de modulação: m(t) alimenta um modulador DSB-SC com portadora cos ωct, produzindo m(t) cos ωct; m(t) também passa por um defasador −π/2, gerando mh(t), que alimenta outro modulador DSB-SC com portadora sen ωct (obtida de cos ωct por um defasador −π/2), produzindo mh(t) sen ωct; as duas saídas são combinadas em um somador (+, ±) que gera x(t).

Esquema de modulação: m(t) alimenta um modulador DSB-SC com portadora cos ωct, produzindo m(t) cos ωct; m(t) também passa por um defasador −π/2, gerando mh(t), que alimenta outro modulador DSB-SC com portadora sen ωct (obtida de cos ωct por um defasador −π/2), produzindo mh(t) sen ωct; as duas saídas são combinadas em um somador (+, ±) que gera x(t).

No esquema acima, m(t) é o sinal de mensagem da fonte a ser transmitido e x(t) é o sinal modulado. Determine o tipo de modulação representada na figura acima e assinale a opção correta. Considere que a caixa rotulada "-π/2" atrasa a fase de cada componente espectral positiva em π/2.
