Física Dinâmica — Plano Inclinado com Atrito

EsPCEx 2025

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

O desenho abaixo representa dois planos inclinados que formam um ângulo θ com o plano horizontal. Em cada plano, há um bloco: 1 e 2. Eles têm o mesmo tamanho e massa, estão em repouso, na iminência do movimento, e há atrito entre os blocos e a superfície dos planos inclinados. O coeficiente de atrito estático entre os blocos 1 e 2 e a superfície de seus planos inclinados são, respectivamente μ₁ e μ₂. Ambos estão sujeitos a forças de módulo F paralelas ao plano inclinado e dispostas conforme o desenho.

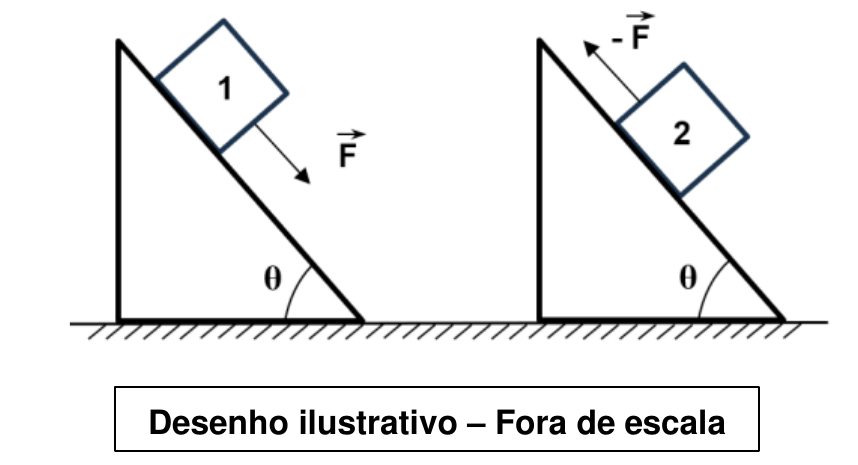

Dois planos inclinados de ângulo θ com a horizontal. No primeiro, o bloco 1 sofre a força F paralela ao plano, apontando para baixo ao longo da rampa; no segundo, o bloco 2 sofre a força −F paralela ao plano, apontando para cima ao longo da rampa. Desenho ilustrativo – fora de escala.

Dois planos inclinados de ângulo θ com a horizontal. No primeiro, o bloco 1 sofre a força F paralela ao plano, apontando para baixo ao longo da rampa; no segundo, o bloco 2 sofre a força −F paralela ao plano, apontando para cima ao longo da rampa. Desenho ilustrativo – fora de escala.

Das afirmações abaixo, a única correta é:

Selecione uma alternativa A) tg θ = (μ₂ − μ₁)/2 B) tg θ = (2μ₁ − μ₂)/2 C) tg θ = (μ₁ − 2μ₂)/2 D) tg θ = (μ₁ + μ₂)/2 E) tg θ = (2μ₁ + μ₂)/2

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito 1º Dia de Prova 2025 — Modelo A
