Questão 25 — Termodinâmica — Transformações Gasosas e Primeira Lei (Física) — Fundação Vunesp · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2026

Física Termodinâmica — Transformações Gasosas e Primeira Lei

Fundação Vunesp 2026

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Versão 1

Gabarito disponível

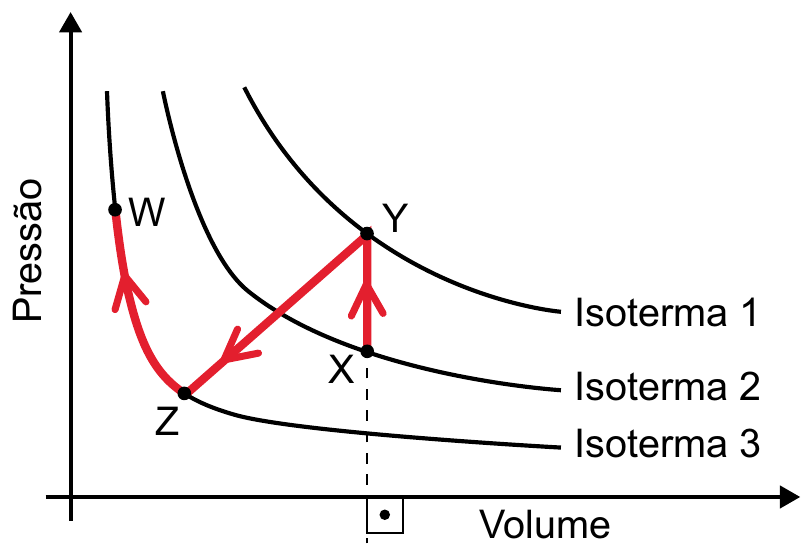

No diagrama pressão x volume apresentado na figura, estão representadas três isotermas, 1, 2 e 3, e a transformação XYZW sofrida por determinada massa de gás ideal.

Diagrama pressão × volume com três isotermas (Isoterma 1, a mais afastada dos eixos; Isoterma 2; Isoterma 3, a mais próxima). O ciclo destacado em vermelho: de X (na isoterma 2) sobe verticalmente até Y (na isoterma 1); de Y segue em linha reta até Z (na isoterma 3); de Z sobe por uma curva até W (na isoterma 1). Uma linha tracejada liga X ao eixo do volume, com o símbolo de ângulo reto.

Diagrama pressão × volume com três isotermas (Isoterma 1, a mais afastada dos eixos; Isoterma 2; Isoterma 3, a mais próxima). O ciclo destacado em vermelho: de X (na isoterma 2) sobe verticalmente até Y (na isoterma 1); de Y segue em linha reta até Z (na isoterma 3); de Z sobe por uma curva até W (na isoterma 1). Uma linha tracejada liga X ao eixo do volume, com o símbolo de ângulo reto.

Considerando as informações do diagrama, tem-se que essa massa de gás recebeu calor

Selecione uma alternativa A) nas transformações YZ e ZW, apenas. B) nas transformações XY, YZ e ZW. C) nas transformações XY e ZW, apenas. D) na transformação ZW, apenas. E) na transformação XY, apenas.
