Questão 27 — Óptica Geométrica — Lentes (Física) — Fundação Vunesp · Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro 2026

Física Óptica Geométrica — Lentes

Fundação Vunesp 2026

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Versão 1

Gabarito disponível

As miras telescópicas são dispositivos que contêm uma série de lentes combinadas e algum tipo de instrumento de mira que indica onde o projétil deve atingir o alvo.
Os componentes ópticos mais importantes de uma mira telescópica são, simplificadamente, as lentes objetivas, as lentes inversoras e as lentes oculares. As lentes objetivas estão posicionadas na parte frontal do tubo; elas transmitem a luz para as lentes inversoras, que invertem a imagem. De lá, a luz se propaga para as lentes oculares, próximas do olho do usuário. A figura mostra o caminho dos raios de luz no interior de uma mira telescópica de ampliação variável.

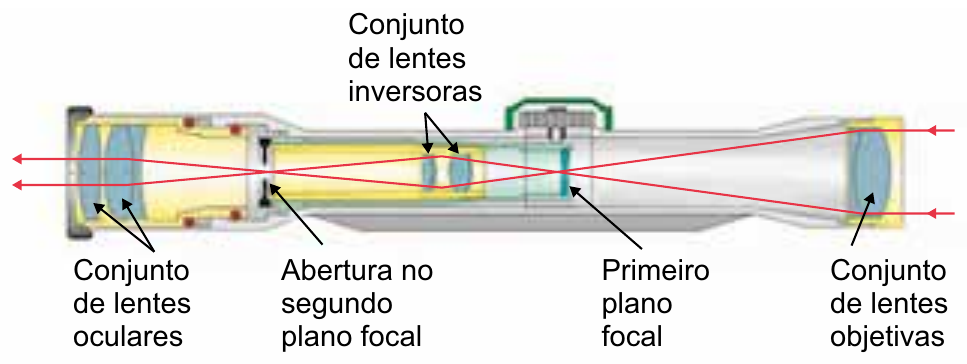

Corte de uma mira telescópica com o caminho dos raios de luz em vermelho, que se cruzam no interior do tubo. Da direita para a esquerda: conjunto de lentes objetivas, primeiro plano focal, conjunto de lentes inversoras, abertura no segundo plano focal e conjunto de lentes oculares.

Corte de uma mira telescópica com o caminho dos raios de luz em vermelho, que se cruzam no interior do tubo. Da direita para a esquerda: conjunto de lentes objetivas, primeiro plano focal, conjunto de lentes inversoras, abertura no segundo plano focal e conjunto de lentes oculares.

(https://www.nrablog.com. Adaptado.)

No funcionamento dessa mira, as lentes objetivas, inversoras e oculares devem ter, respectivamente, comportamentos ópticos

Selecione uma alternativa A) convergente, convergente e convergente. B) divergente, convergente e divergente. C) divergente, divergente e divergente. D) convergente, divergente e convergente. E) convergente, convergente e divergente.
