Questão 16 — Circuitos Magnéticos — Relutância (Eletromagnetismo) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletromagnetismo Circuitos Magnéticos — Relutância

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletricidade · Caderno Amarela

Gabarito disponível

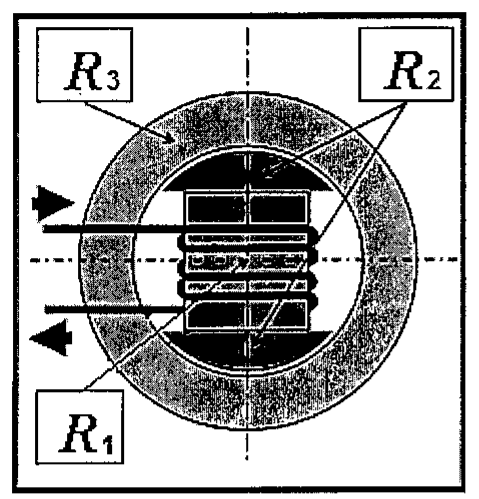

Seja o circuito magnético de um alternador apresentado a seguir, onde R1 e R2 são as relutâncias das partes do núcleo do rotor indicadas, R3 é a relutância de todo o núcleo do estator e Rar é a relutância de cada entreferro.

Desenho do circuito magnético de um alternador: estator em forma de anel ao redor de um rotor com bobina, com indicações das relutâncias R1, R2 e R3.

Desenho do circuito magnético de um alternador: estator em forma de anel ao redor de um rotor com bobina, com indicações das relutâncias R1, R2 e R3.

Com base a figura acima, é correto afirmar que a relutância equivalente é:

Selecione uma alternativa A) R1 + R2 + Rar + R3 B) R1+ R2 + Rar + R3/2 C) R1 + 2 (R2 + Rar) + R3/4 D) 2(R1 + R2 + Rar) + R3/2 E) R1 + R2 + Rar + R3/4

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
