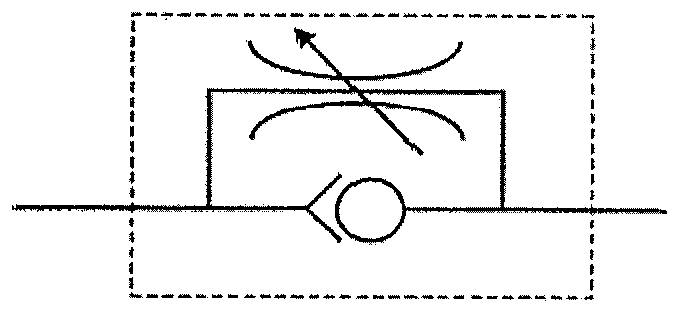

Analise a figura abaixo, que mostra uma válvula de controle de fluxo variável unidirecional.

Símbolo de válvula delimitado por linha tracejada: estrangulamento com seta inclinada de ajuste no ramo superior e esfera com assento no ramo inferior da linha principal.

Símbolo de válvula delimitado por linha tracejada: estrangulamento com seta inclinada de ajuste no ramo superior e esfera com assento no ramo inferior da linha principal.

Com base nessa figura, é correto afirmar que esse tipo de válvula possui, incorporados no mesmo corpo, um dispositivo de controle de:

Selecione uma alternativa A) pressão e uma válvula de retenção. B) pressão e uma válvula de alívio. C) vazão e uma válvula de retenção. D) vazão e uma válvula de pressão. E) alívio e uma válvula de bloqueio.
