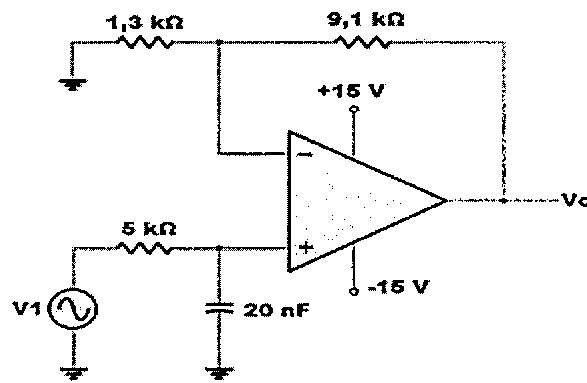

Observe o circuito do filtro passa-baixas ativo de primeira ordem a seguir:

Filtro passa-baixas ativo com amplificador operacional alimentado em +15 V e -15 V; fonte V1 ligada por resistor de 5 kΩ à entrada não inversora com capacitor de 20 nF para a terra; resistor de 1,3 kΩ da entrada inversora para a terra e realimentação de 9,1 kΩ até a saída Vo.

Filtro passa-baixas ativo com amplificador operacional alimentado em +15 V e -15 V; fonte V1 ligada por resistor de 5 kΩ à entrada não inversora com capacitor de 20 nF para a terra; resistor de 1,3 kΩ da entrada inversora para a terra e realimentação de 9,1 kΩ até a saída Vo.

O ganho de tensão e frequência de corte desse circuito são, respectivamente:

Selecione uma alternativa A) Av = 7 ; fc = 4/π kHz B) Av = 7 ; fc = 5/π kHz C) Av = 7,8 ; fc = 5/π kHz D) Av = 8 ; fc = 5/π kHz E) Av = 8 ; fc = 10/π kHz

Ver gabarito

Gabarito: D
