Questão 21 — Válvulas Direcionais (Hidráulica e Pneumática) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Hidráulica e Pneumática Válvulas Direcionais

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

Analise as figuras abaixo

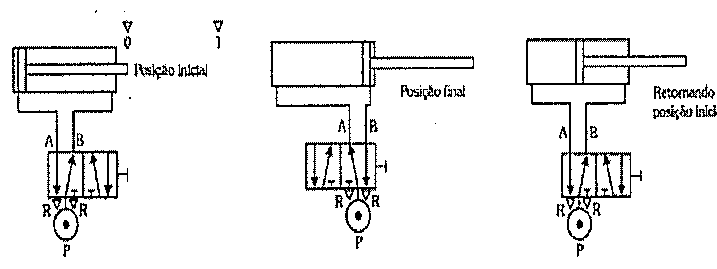

Três situações de um cilindro acionado por válvula direcional com vias A, B, P e escapes R: posição inicial, posição final e retornando à posição inicial.

Três situações de um cilindro acionado por válvula direcional com vias A, B, P e escapes R: posição inicial, posição final e retornando à posição inicial.

É correto afirmar que as figuras acima são um distribuidor do tipo:

Selecione uma alternativa A) 4/5/2, que só pode parar na posição inicial e final. B) 4/5/3, que não pode parar na posição inicial e final. C) 5/4/3, que nunca pode parar na posição inicial e final. D) 2/5/2, que só pode parar na posição inicial e final. E) 5/2/4, que não pode parar na posição inicial e final.
