Um dos objetivos a serem alcançados quando se utiliza um conversor cc-cc para acionar motores cc é a capacidade de operá-los nos quatro quadrantes do gráfico torque X velocidade, como mostra a figura abaixo.

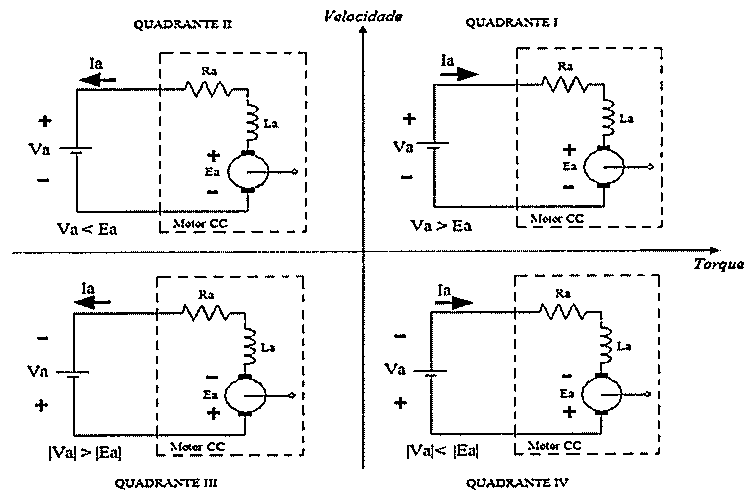

Plano torque x velocidade dividido em quatro quadrantes, cada um com circuito de motor CC (Ra, La, Ea) alimentado por Va, indicando polaridades, sentido da corrente Ia e relações entre Va e Ea.

Plano torque x velocidade dividido em quatro quadrantes, cada um com circuito de motor CC (Ra, La, Ea) alimentado por Va, indicando polaridades, sentido da corrente Ia e relações entre Va e Ea.

Com relação à figura acima e sabendo que no quadrante I o motor opera em modo motor e em sentido direto, assinale a opção correta.

Selecione uma alternativa A) No quadrante II, o motor opera em modo frenagem no sentido inverso. B) No quadrante III, o motor opera em modo frenagem no sentido inverso. C) No quadrante IV, o motor opera em modo frenagem em sentido direto. D) No quadrante III, o motor opera em modo motor no sentido inverso. E) No quadrante IV, o motor opera em modo motor no sentido inverso.
