Analise o sistema abaixo.

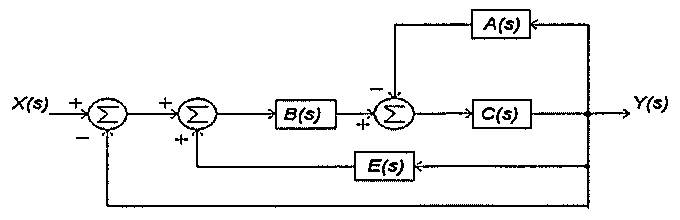

Diagrama de blocos com entrada X(s) e saída Y(s), três somadores, blocos B(s) e C(s) no caminho direto e blocos A(s) e E(s) em malhas de realimentação.

Diagrama de blocos com entrada X(s) e saída Y(s), três somadores, blocos B(s) e C(s) no caminho direto e blocos A(s) e E(s) em malhas de realimentação.

Assinale a opção que apresenta a função de transferência de malha aberta desse sistema.

Selecione uma alternativa A) Y(s)/X(s) = A(s)E(s) / [1−A(s)B(s)E(s)+E(s)C(s)+A(s)E(s)] B) Y(s)/X(s) = B(s)C(s) / [1−B(s)C(s)E(s)+C(s)A(s)E(s)+A(s)B(s)E(s)] C) Y(s)/X(s) = B(s)C(s)A(s) / [1−B(s)C(s)E(s)+C(s)A(s)E(s)+A(s)B(s)E(s)] D) Y(s)/X(s) = B(s)C(s)A(s) / [1−B(s)C(s)E(s)+C(s)A(s)E(s)+A(s)B(s)] E) Y(s)/X(s) = B(s)C(s) / [1−B(s)C(s)E(s)+C(s)A(s)+B(s)C(s)]
