Um conversor a tiristores monofásico de onda completa é alimentado por uma tensão senoidal e tem em sua saída uma carga puramente resistiva, como mostra a figura a seguir.

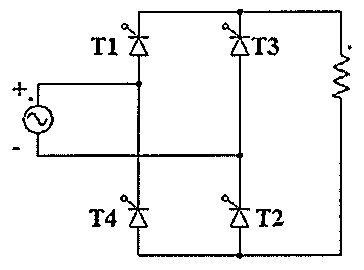

Ponte retificadora monofásica com quatro tiristores T1, T2, T3 e T4, fonte senoidal alternada e carga resistiva na saída.

Ponte retificadora monofásica com quatro tiristores T1, T2, T3 e T4, fonte senoidal alternada e carga resistiva na saída.

ωt = 0, Instante de condução natural de T1 e T2;
ωt = π Instante de condução natural de T3 e T4;

Com base na figura acima e considerando os componentes ideais, com relação ao ângulo de disparo dos tiristores, é correto afirmar que, se o ângulo de disparo for:

Selecione uma alternativa A) zero grau, o valor médio da tensão sobre a carga será máximo. B) zero grau, o valor médio da tensão sobre a carga será igual a zero. C) zero grau, as formas de onda da tensão de entrada e de saída serão iguais. D) 90 graus, o valor médio da tensão sobre a carga será máximo. E) 90 graus, as formas de onda da tensão de entrada e de saída serão iguais.
