Questão 37 — Álgebra Booleana e Simplificação de Circuitos Lógicos (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Digital Álgebra Booleana e Simplificação de Circuitos Lógicos

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

Os teoremas de simplificação da álgebra Booleana permitem reduzir a expressão de um circuito lógico a uma forma mais simples, com menor número de termos ou variáveis, tornando possível uma implementação mais eficiente. Sendo assim, analise o circuito a seguir.

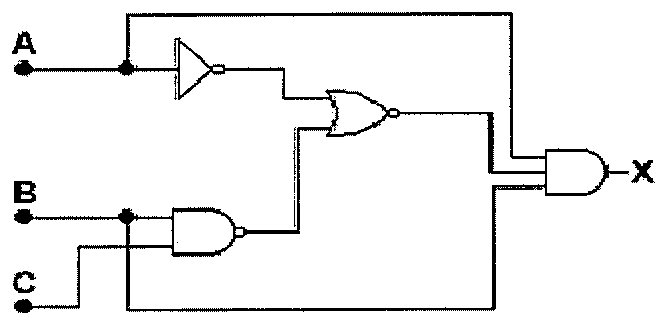

Circuito lógico com entradas A, B e C composto por um inversor, uma porta NAND, uma porta OR e uma porta AND com saída X.

Circuito lógico com entradas A, B e C composto por um inversor, uma porta NAND, uma porta OR e uma porta AND com saída X.

Dessa forma, é possível afirmar que o circuito lógico mostrado acima pode ser substituído e implementado por uma ligação dos sinais A, B e C a uma porta:

Selecione uma alternativa A) NOR de 3 entradas. B) NAND de 3 entradas. C) OR de 3 entradas. D) XOR de 3 entradas. E) AND de 3 entradas.
