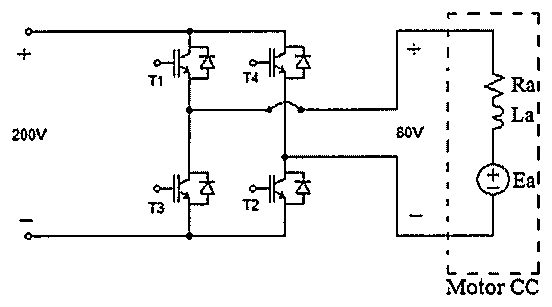

O diagrama elétrico abaixo apresenta de maneira simplificada o acionamento de um servo motor cc por um conversor cc-cc em ponte completa. O motor encontra-se em regime permanente acionando uma carga de 5 N.m à velocidade de 1500 rpm.
Com relação ao diagrama elétrico acima, dada a tensão no barramento cc igual a 200 V e a tensão média no terminal do motor igual a 80V e sabendo que se utiliza técnica de chaveamento PWM bipolar para acionamento dos dispositivos semicondutores com frequência de chaveamento de 10 KHz, marque a opção que apresenta o tempo, em microssegundos, em cada período em que as chaves T1 e T2 encontram-se conduzindo.
Com relação ao diagrama elétrico acima, dada a tensão no barramento cc igual a 200 V e a tensão média no terminal do motor igual a 80V e sabendo que se utiliza técnica de chaveamento PWM bipolar para acionamento dos dispositivos semicondutores com frequência de chaveamento de 10 KHz, marque a opção que apresenta o tempo, em microssegundos, em cada período em que as chaves T1 e T2 encontram-se conduzindo.
