Questão 48 — Famílias Lógicas — Fan-out (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Digital Famílias Lógicas — Fan-out

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

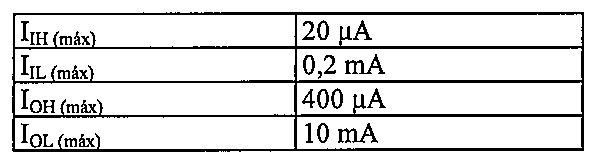

Nas folhas de dados de um circuito integrado (CI) da família TTL, ora denominado 74LSAA, podem ser observadas as informações de correntes máximas de entrada e saída de suas respectivas portas lógicas, tanto em nível alto como em nível baixo, conforme tabela a seguir:

Tabela de correntes máximas: IIH (máx) 20 µA; IIL (máx) 0,2 mA; IOH (máx) 400 µA; IOL (máx) 10 mA.

Tabela de correntes máximas: IIH (máx) 20 µA; IIL (máx) 0,2 mA; IOH (máx) 400 µA; IOL (máx) 10 mA.

Com base nessas informações, determine o número máximo de portas lógicas do CI 74LSAA que podem ser acionadas com segurança pela saída de uma dessas portas lógicas do CI 74LSAA e assinale a opção correta.
