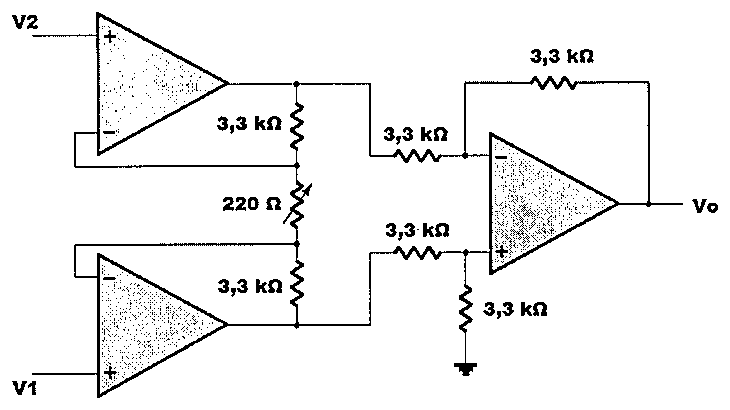

Observe o circuito a seguir:

Amplificador de instrumentação com três amplificadores operacionais: V2 e V1 nas entradas não inversoras dos amplificadores de entrada, resistores de 3,3 kΩ e resistor ajustável de 220 Ω entre eles, e amplificador diferencial de saída com resistores de 3,3 kΩ, saída Vo.

Amplificador de instrumentação com três amplificadores operacionais: V2 e V1 nas entradas não inversoras dos amplificadores de entrada, resistores de 3,3 kΩ e resistor ajustável de 220 Ω entre eles, e amplificador diferencial de saída com resistores de 3,3 kΩ, saída Vo.

Sabendo que as tensões de entrada são V1 = 3 sen (60t) volts e V2 = 2 sen (10t) volts, a tensão de saída Vo (em volts) é igual a:

Selecione uma alternativa A) 0,2 sen (60t) - 0,13 sen (10t) B) 45 sen (60t) + 30 sen (10t) C) 48 sen (960t) - 32 sen (160t) D) 90 sen (60t) + 60 sen (10t) E) 93 sen (60t) - 62 sen (10t)

Ver gabarito

Gabarito: E
