Questão 15 — Associação de Resistores (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Circuitos Elétricos Associação de Resistores

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

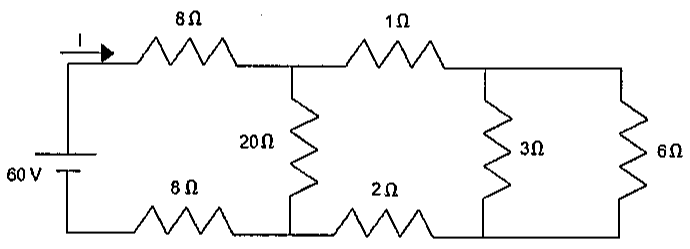

Circuito resistivo alimentado por fonte de 60 V, com corrente I indicada na saída da fonte; resistores de 8 Ω nos ramos superior e inferior, resistor de 20 Ω em paralelo, seguido de resistores de 1 Ω e 2 Ω em série e dos resistores de 3 Ω e 6 Ω em paralelo.

Circuito resistivo alimentado por fonte de 60 V, com corrente I indicada na saída da fonte; resistores de 8 Ω nos ramos superior e inferior, resistor de 20 Ω em paralelo, seguido de resistores de 1 Ω e 2 Ω em série e dos resistores de 3 Ω e 6 Ω em paralelo.

Calcule o valor da corrente I, em Ampères, mostrada no circuito acima, e marque a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-QC-CA-FN/2017 — Eletrônica, prova AMARELA — página 3
