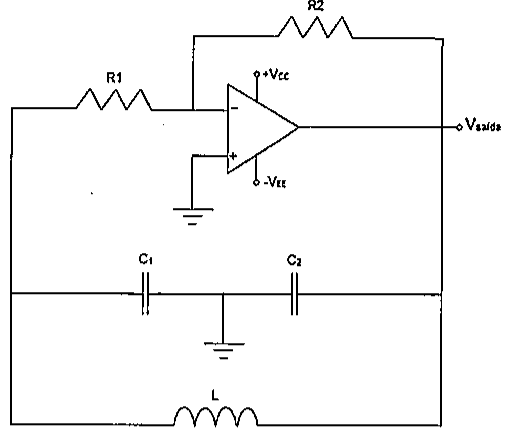

Analise o circuito a seguir.

Circuito com amplificador operacional alimentado por +Vcc e -Vcc, resistores R1 na entrada inversora e R2 na realimentação, entrada não inversora aterrada, saída Vsaída, e rede de realimentação formada por dois capacitores C1 e C2 em série com ponto central aterrado e um indutor L.

Circuito com amplificador operacional alimentado por +Vcc e -Vcc, resistores R1 na entrada inversora e R2 na realimentação, entrada não inversora aterrada, saída Vsaída, e rede de realimentação formada por dois capacitores C1 e C2 em série com ponto central aterrado e um indutor L.

Que tipo de oscilador o circuito acima representa?

Selecione uma alternativa A) Oscilador Hartley. B) Oscilador Colpitts. C) Oscilador ponte de Wien. D) Oscilador de deslocamento de fase. E) Oscilador a cristal

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-QC-CA-FN/2017 — Eletrônica, prova AMARELA — página 3
