Analise o circuito abaixo.

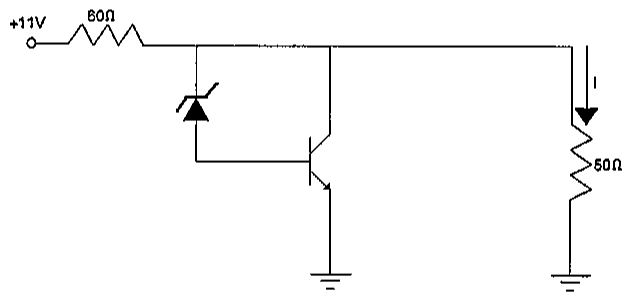

Circuito alimentado por +11 V através de resistor de 60 Ω; diodo Zener ligado à base de um transistor bipolar cujo coletor está no nó comum e emissor aterrado; carga de 50 Ω percorrida pela corrente I, ligada ao terra.

Circuito alimentado por +11 V através de resistor de 60 Ω; diodo Zener ligado à base de um transistor bipolar cujo coletor está no nó comum e emissor aterrado; carga de 50 Ω percorrida pela corrente I, ligada ao terra.

Determine a corrente I do circuito acima, sabendo que VZener= 4,1V e VBE= 0,7 V e marque a opção correta.
