Analise o circuito abaixo.

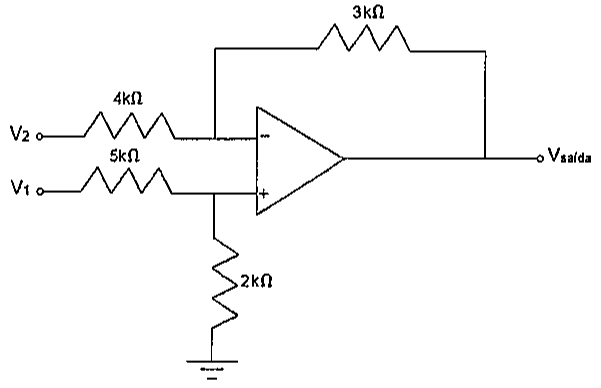

Amplificador operacional com V2 aplicada por resistor de 4 kΩ à entrada inversora e realimentação de 3 kΩ; V1 aplicada por resistor de 5 kΩ à entrada não inversora, que tem resistor de 2 kΩ para o terra; saída Vsaída.

Amplificador operacional com V2 aplicada por resistor de 4 kΩ à entrada inversora e realimentação de 3 kΩ; V1 aplicada por resistor de 5 kΩ à entrada não inversora, que tem resistor de 2 kΩ para o terra; saída Vsaída.

No circuito acima, sabendo que V₁= 8 V e V₂= 4 V, calcule VSaída e assinale a opção correta.

Ver gabarito

Gabarito: A
