Analise o circuito a seguir.

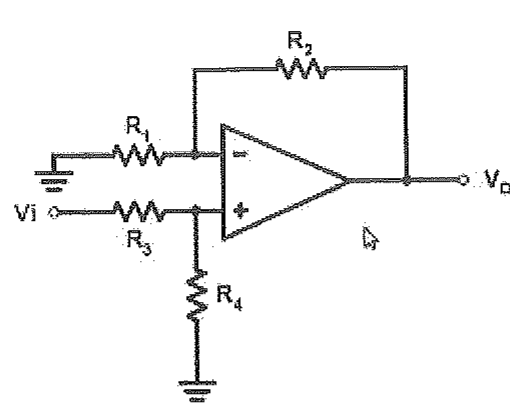

Circuito com amplificador operacional: R1 entre a terra e a entrada inversora, R2 entre a saída Vo e a entrada inversora, Vi aplicada à entrada não inversora através de R3, e R4 da entrada não inversora para a terra.

Circuito com amplificador operacional: R1 entre a terra e a entrada inversora, R2 entre a saída Vo e a entrada inversora, Vi aplicada à entrada não inversora através de R3, e R4 da entrada não inversora para a terra.

No circuito acima, R1=R3=2,2kΩ e R2=R4=10kΩ. Determine o valor aproximado da tensão de saída Vc, sabendo que, em sua entrada Vi, foi ligada uma fonte de 1,5V, e assinale a opção correta.

Ver gabarito

Gabarito: E
