Observe o circuito abaixo.

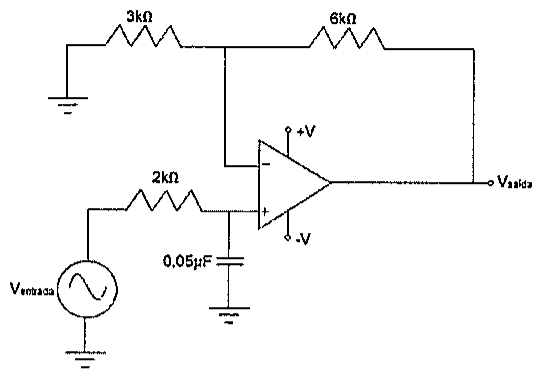

Filtro ativo com amplificador operacional alimentado por +V e −V: Ventrada aplicada por resistor de 2 kΩ à entrada não inversora, com capacitor de 0,05 μF para o terra; resistor de 3 kΩ da entrada inversora ao terra e resistor de 6 kΩ da saída Vsaída à entrada inversora.

Filtro ativo com amplificador operacional alimentado por +V e −V: Ventrada aplicada por resistor de 2 kΩ à entrada não inversora, com capacitor de 0,05 μF para o terra; resistor de 3 kΩ da entrada inversora ao terra e resistor de 6 kΩ da saída Vsaída à entrada inversora.

O circuito acima representa um filtro ativo do tipo passa-baixas. Determine a frequência de corte aproximada e o ganho desse filtro, respectivamente, e assinale a opção correta.

Considere a aproximação matemática π = 3.

Selecione uma alternativa A) 1,7 khz e 3 B) 2,3 khz e 4 C) 3,1 khz e 5 D) 4,5 khz e 6 E) 5,6 khz e 7

Ver gabarito

Gabarito: A
