Observe o circuito a seguir.

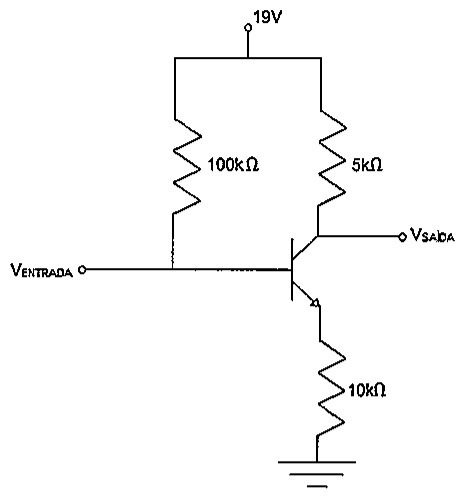

Transistor bipolar NPN com alimentação de 19 V; resistor de 100 kΩ entre 19 V e a base (ligada a Ventrada), resistor de 5 kΩ no coletor (saída Vsaída) e resistor de 10 kΩ do emissor ao terra.

Transistor bipolar NPN com alimentação de 19 V; resistor de 100 kΩ entre 19 V e a base (ligada a Ventrada), resistor de 5 kΩ no coletor (saída Vsaída) e resistor de 10 kΩ do emissor ao terra.

Sabendo que VBE=0,7 V e β=50, determine a corrente de base do circuito acima e assinale a opção correta.

Ver gabarito

Gabarito: D
