Observe o circuito a seguir.

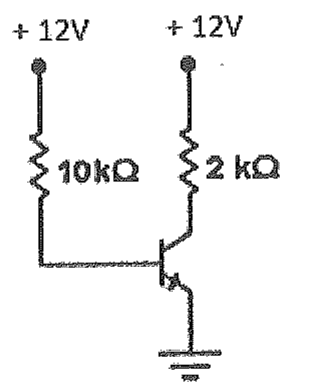

Circuito com transistor NPN em emissor comum: base ligada a +12 V por resistor de 10 kΩ, coletor ligado a +12 V por resistor de 2 kΩ e emissor aterrado.

Circuito com transistor NPN em emissor comum: base ligada a +12 V por resistor de 10 kΩ, coletor ligado a +12 V por resistor de 2 kΩ e emissor aterrado.

No transistor do circuito acima, considerando a tensão base-emissor de 0,7V e β=20, encontre a corrente de coletor, e assinale a opção correta.

Ver gabarito

Gabarito: A
