Questão 17 — Estado Plano de Tensões (Resistência dos Materiais) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Resistência dos Materiais Estado Plano de Tensões

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Um estado plano de tensões consiste em uma tensão de tração σ₀ = 56 MPa, atuando em faces verticais, sendo desconhecidas as tensões de cisalhamento, e uma tensão normal máxima de 70 MPa. Determine a tensão mínima de compressão e a tensão máxima de cisalhamento, respectivamente, e assinale a opção correta.

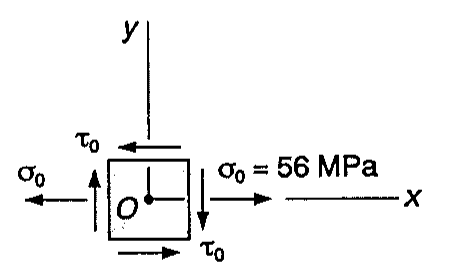

Elemento de tensão no ponto O com eixos x e y: tensão normal σ₀ = 56 MPa nas faces verticais e tensões de cisalhamento τ₀ indicadas nas faces.

Elemento de tensão no ponto O com eixos x e y: tensão normal σ₀ = 56 MPa nas faces verticais e tensões de cisalhamento τ₀ indicadas nas faces.

Selecione uma alternativa A) 7 MPa e 21 MPa B) 21 MPa e 63 MPa C) 11 MPa e 31 MPa D) 14 MPa e 42 MPa E) 17 MPa e 52 MPa
