Questão 26 — Ensaio de Tração (Ensaios de Materiais) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Ensaios de Materiais Ensaio de Tração

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

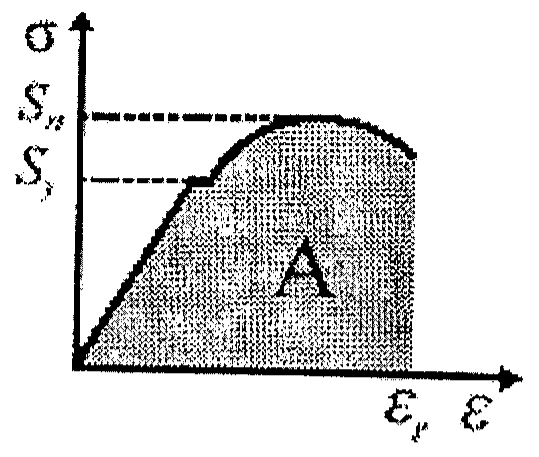

Curva tensão (σ) x deformação (ε) de um metal, com níveis Sy e Syt marcados no eixo de tensões e deformação de ruptura εr; a região sob a curva até a ruptura está sombreada e identificada como A.

Curva tensão (σ) x deformação (ε) de um metal, com níveis Sy e Syt marcados no eixo de tensões e deformação de ruptura εr; a região sob a curva até a ruptura está sombreada e identificada como A.

Na figura acima, a área "A" sob a curva tensão x deformação, obtida em um ensaio de tração de um metal, fornece:

Selecione uma alternativa A) Resiliência. B) Módulo de Elasticidade. C) Tenacidade. D) Limite de Ruptura. E) Limite de Escoamento.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-QC-CA-FN/2017 — página 4
