Questão 25 — Estado de Tensões em Eixos sob Flexão e Torção (Resistência dos Materiais) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Resistência dos Materiais Estado de Tensões em Eixos sob Flexão e Torção

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

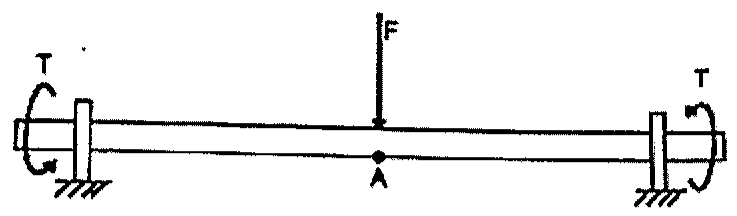

Eixo apoiado em dois mancais nas extremidades, submetido a torques T nas pontas e a uma força vertical F aplicada no meio do vão; ponto A na superfície inferior, sob a força.

Eixo apoiado em dois mancais nas extremidades, submetido a torques T nas pontas e a uma força vertical F aplicada no meio do vão; ponto A na superfície inferior, sob a força.

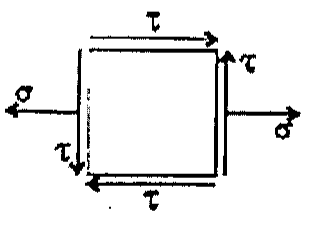

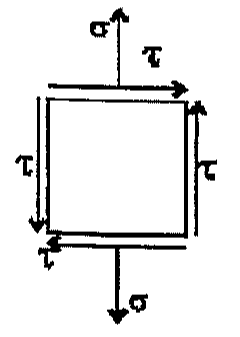

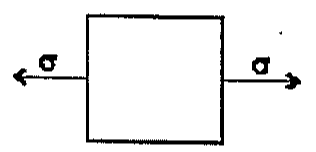

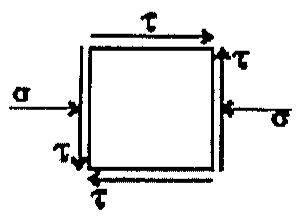

Considere o eixo de transmissão de potência da figura acima, em que os mancais resistem apenas às forças verticais. As tensões atuantes em um ponto "A", na superfície inferior do eixo, são representadas por que elementos?

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-QC-CA-FN/2017 — página 4
