Questão 15 — Circuitos Grampeadores e Retificadores de Pico (Eletrônica Analógica) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil — Corpo de Fuzileiros Navais 2018

Eletrônica Analógica Circuitos Grampeadores e Retificadores de Pico

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) 2018 Superior

Marinha do Brasil — Corpo de Fuzileiros Navais · Oficial do Quadro Complementar de Oficiais Fuzileiros Navais (CP-QC-FN) · Caderno Amarela

Gabarito disponível

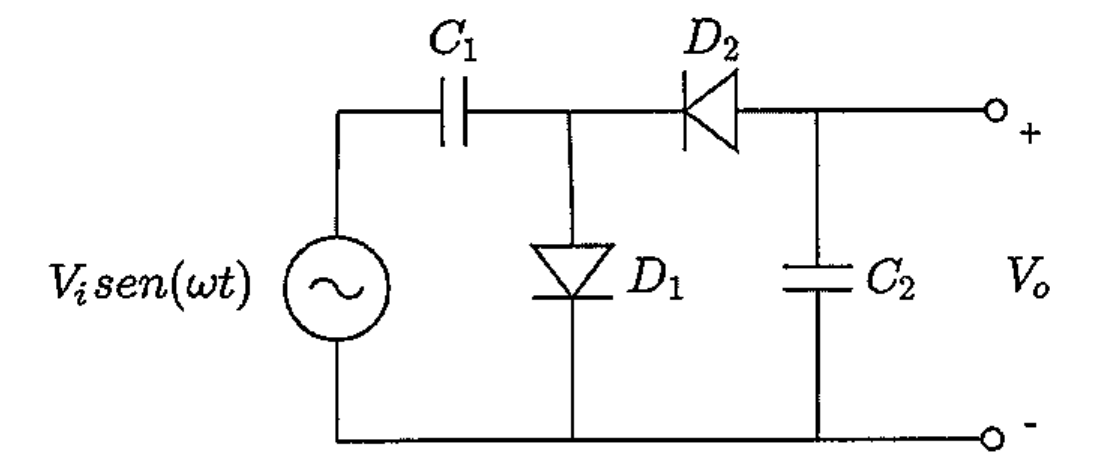

Analise a figura a seguir.

Fonte senoidal Vi sen(ωt) em série com capacitor C1; diodo D1 em paralelo após C1; diodo D2 em série levando ao capacitor C2, sobre o qual se mede a saída Vo.

Fonte senoidal Vi sen(ωt) em série com capacitor C1; diodo D1 em paralelo após C1; diodo D2 em série levando ao capacitor C2, sobre o qual se mede a saída Vo.

O circuito acima é composto por um circuito grampeador e um circuito retificador de pico em cascata. Considerando que os diodos desse circuito são ideais e que a fonte entrega a ele uma tensão senoidal de amplitude Vᵢ, assinale a opção que apresenta o valor da tensão de saída Vₒ.
