Questão 34 — Circuitos de Corrente Alternada — Impedância e Defasagem (Circuitos Elétricos) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil — Corpo de Fuzileiros Navais 2018

Circuitos Elétricos Circuitos de Corrente Alternada — Impedância e Defasagem

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) 2018 Superior

Marinha do Brasil — Corpo de Fuzileiros Navais · Oficial do Quadro Complementar de Oficiais Fuzileiros Navais (CP-QC-FN) · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

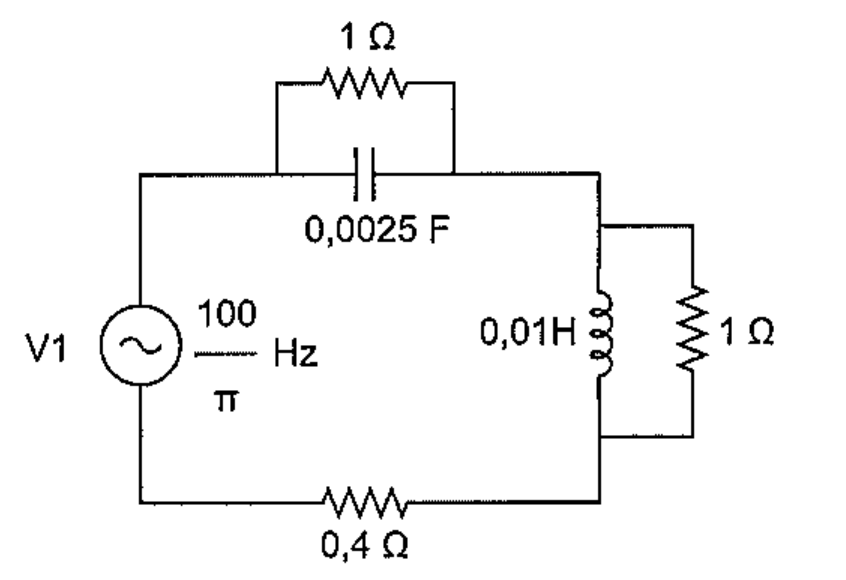

Fonte V1 de 100/π Hz em série com: paralelo de resistor de 1 Ω e capacitor de 0,0025 F; paralelo de indutor de 0,01 H e resistor de 1 Ω; e resistor de 0,4 Ω.

Fonte V1 de 100/π Hz em série com: paralelo de resistor de 1 Ω e capacitor de 0,0025 F; paralelo de indutor de 0,01 H e resistor de 1 Ω; e resistor de 0,4 Ω.

A fonte V1 alimenta o circuito da figura acima com uma tensão na frequência de 100/π Hz. Sendo assim, assinale a opção que apresenta o valor da impedância equivalente, vista pela fonte V1, desse circuito.

Ver gabarito

Gabarito: B
