Questão 43 — Portas Lógicas e Álgebra Booleana (Eletrônica Digital) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil — Corpo de Fuzileiros Navais 2018

Eletrônica Digital Portas Lógicas e Álgebra Booleana

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) 2018 Superior

Marinha do Brasil — Corpo de Fuzileiros Navais · Oficial do Quadro Complementar de Oficiais Fuzileiros Navais (CP-QC-FN) · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

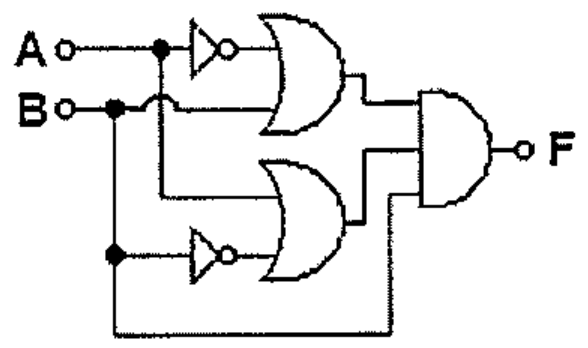

Circuito lógico com entradas A e B, dois inversores, duas portas OU e uma porta E de três entradas gerando a saída F.

Assinale a opção que corresponde à porta lógica de entradas A e B e saída F que substitui adequadamente o circuito apresentado acima.

Selecione uma alternativa A) E (AND). B) OU (OR). C) OU-EXCLUSIVO (EX-OR). D) NÃO-E (NAND). E) NÃO-OU (NOR).

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final SSPM (CP-QC-FN/2018) — página 2
