Texto-base:
Figura 11A1-I
Figura 11A1-II
Figura 11A1-III

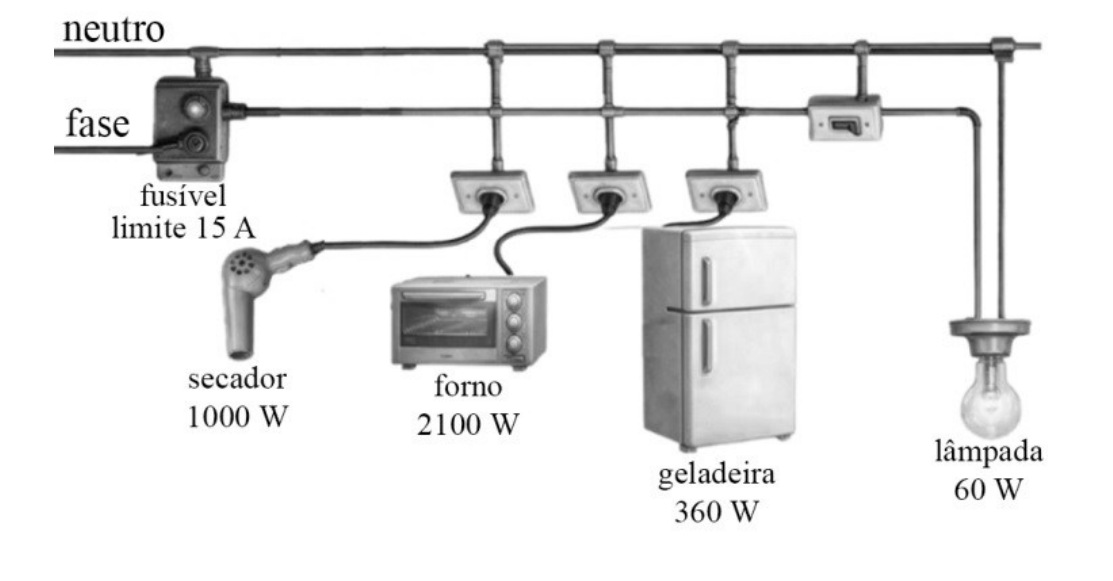

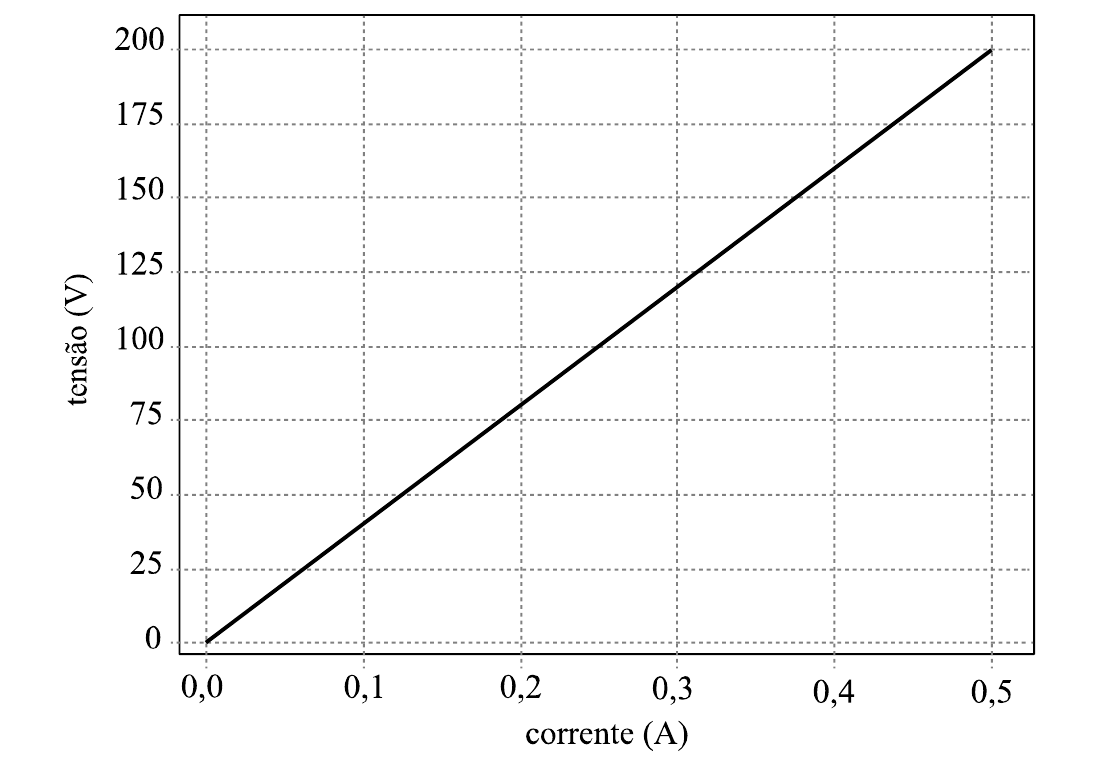

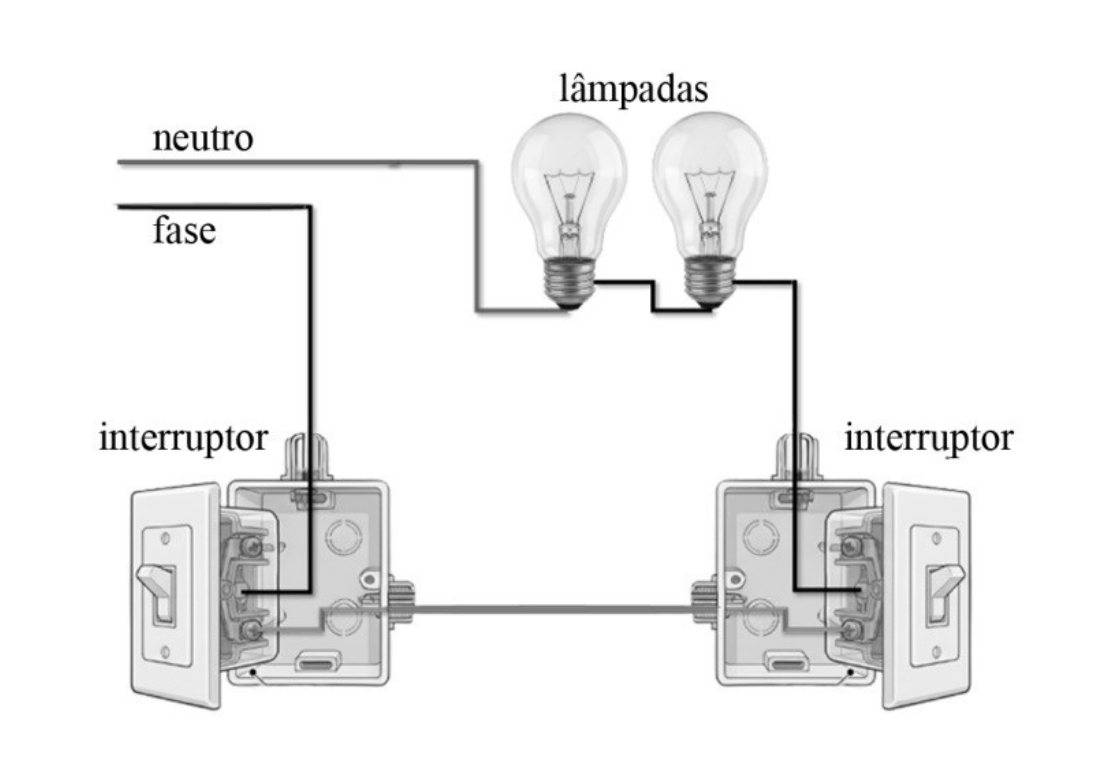

A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.
Com base nestas informações, julgue os itens subsequentes.
O efeito Joule é a transformação de energia elétrica em energia térmica durante a passagem da corrente por um condutor, sendo responsável pelo aquecimento nos equipamentos como o forno elétrico e o secador.
Figura 11A1-I
Figura 11A1-II
Figura 11A1-III
A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.
Com base nestas informações, julgue os itens subsequentes.
O efeito Joule é a transformação de energia elétrica em energia térmica durante a passagem da corrente por um condutor, sendo responsável pelo aquecimento nos equipamentos como o forno elétrico e o secador.
