Questão 11 — Diodo Zener — Reguladores de Tensão (Eletrônica) — Marinha do Brasil — Diretoria de Ensino da Marinha · Marinha do Brasil 2019

Eletrônica Diodo Zener — Reguladores de Tensão

Marinha do Brasil — Diretoria de Ensino da Marinha 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo:

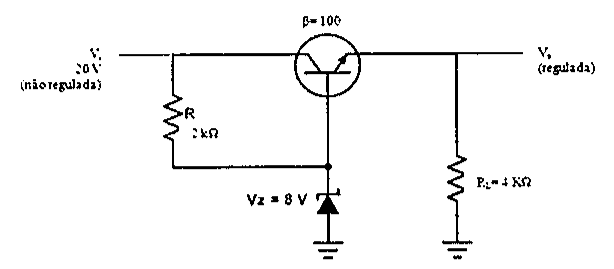

Circuito regulador com transistor (β=100) em série entre a entrada Vi de 20 V não regulada e a saída Vo regulada; resistor R de 2 kΩ entre a entrada e a base; diodo zener Vz = 8 V da base ao terra; carga RL = 4 kΩ na saída.

Circuito regulador com transistor (β=100) em série entre a entrada Vi de 20 V não regulada e a saída Vo regulada; resistor R de 2 kΩ entre a entrada e a base; diodo zener Vz = 8 V da base ao terra; carga RL = 4 kΩ na saída.

Com base no circuito regular acima, calcule a tensão de saída (Vo) e a corrente no diodo zener (Iz) , respectivamente, e assinale a opção correta.

Selecione uma alternativa A) Vo = 7,3 V e Iz = 5,98 mA B) Vo = 11,3 V e Iz = 4,17 mA C) Vo = 12 V e Iz = 4,17 mA D) Vo = 11,3 V e Iz = 5,98 mA E) Vo = 12 V e Iz = 4,17 mA

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final — Eletrônica/2019 — página 2
