Observe a figura abaixo:

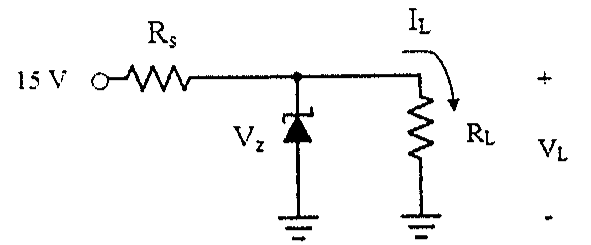

Regulador com fonte de 15 V, resistor série Rs, diodo zener Vz em paralelo com a carga RL; corrente de carga IL e tensão VL indicadas na carga.

Regulador com fonte de 15 V, resistor série Rs, diodo zener Vz em paralelo com a carga RL; corrente de carga IL e tensão VL indicadas na carga.

Com base nessa figura, calcule Rs e Vz para manter VL em 9V, para uma variação de carga de 0 a 300 mA, e assinale a opção correta.

Selecione uma alternativa A) Rs = 20 Ω; Vz = 15 V B) Rs = 20 Ω; Vz = 9 V C) Rs = 30 Ω; Vz = 9 V D) Rs = 30 Ω; Vz = 15 V E) Rs = 30 Ω; Vz = 6 V

Ver gabarito

Gabarito: B
