Questão 43 — Análise Estruturada — Diagrama de Fluxo de Dados (DFD) (Engenharia de Software) — Cebraspe · Universidade Virtual do Estado de São Paulo (UNIVESP) 2025

Engenharia de Software Análise Estruturada — Diagrama de Fluxo de Dados (DFD)

Cebraspe 2025 Superior

Universidade Virtual do Estado de São Paulo (UNIVESP) · Supervisor Pedagógico — Área de Atuação 2: Computação e Áreas Afins

Gabarito disponível

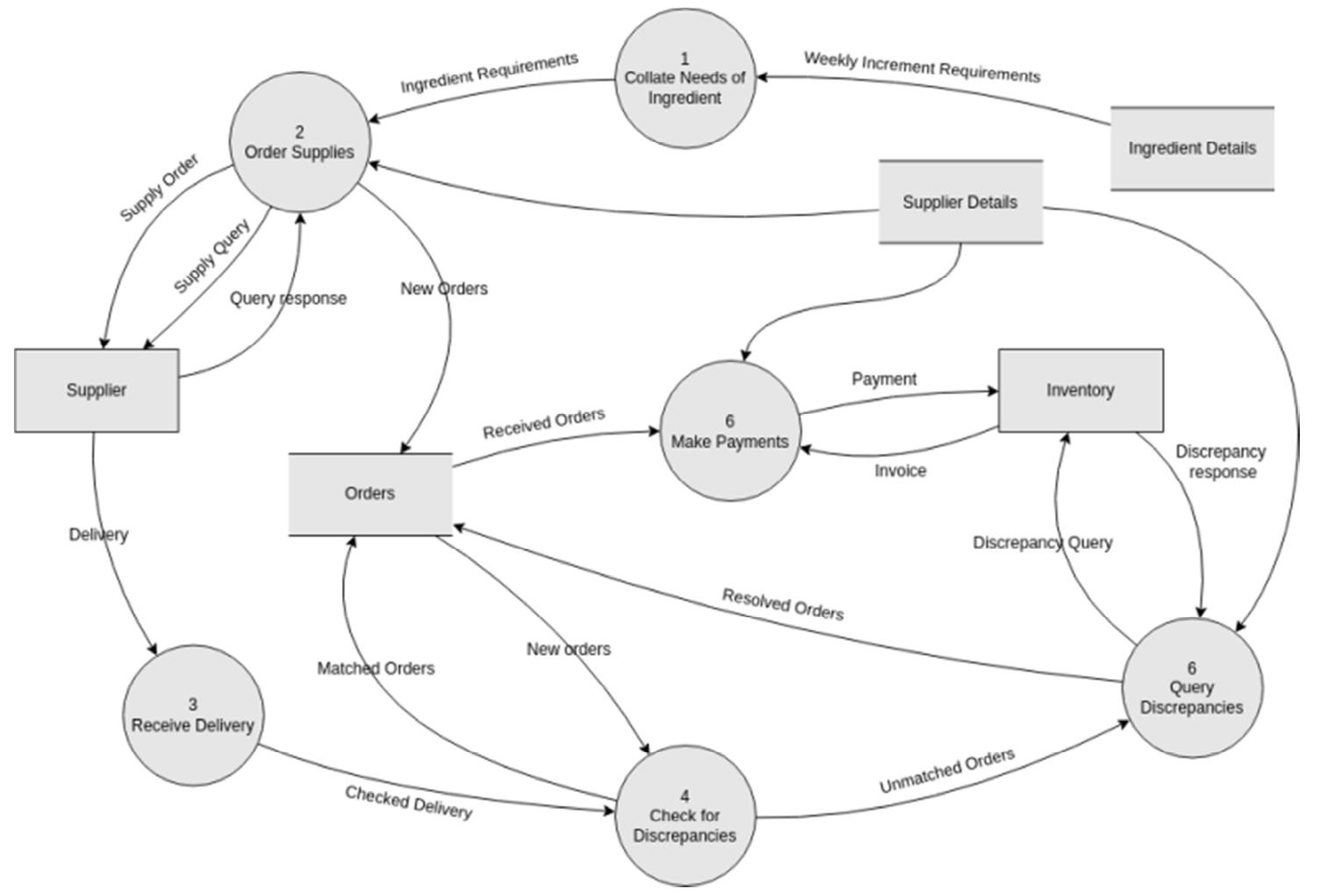

Diagrama em inglês com círculos numerados (1 Collate Needs of Ingredient; 2 Order Supplies; 3 Receive Delivery; 4 Check for Discrepancies; 6 Make Payments; 6 Query Discrepancies) e retângulos (Ingredient Details, Supplier Details, Supplier, Orders, Inventory), ligados por setas rotuladas: Weekly Increment Requirements, Ingredient Requirements, Supply Order, Supply Query, Query response, New Orders, Delivery, Received Orders, Payment, Invoice, Discrepancy response, Discrepancy Query, Resolved Orders, Matched Orders, New orders, Checked Delivery e Unmatched Orders.

De acordo com a análise estruturada de sistemas, a figura precedente corresponde a um

Selecione uma alternativa A) UC (use case diagram), em que 3 Receive Delivery e 2 Order Supplies são casos de uso. B) DFD (data-flow diagram), em que Orders é um depósito de dados. C) DC (context diagram), em que 6 Make Payments é um processo. D) diagrama entidade-relacionamento (DER), em que Supllier e Inventory são entidades. E) DFD (data-flow diagram), em que Supplier Details é uma entidade externa.
