Questão 44 — Análise Estruturada — Diagrama de Contexto (Engenharia de Software) — Cebraspe · Universidade Virtual do Estado de São Paulo (UNIVESP) 2025

Engenharia de Software Análise Estruturada — Diagrama de Contexto

Cebraspe 2025 Superior

Universidade Virtual do Estado de São Paulo (UNIVESP) · Supervisor Pedagógico — Área de Atuação 2: Computação e Áreas Afins

Gabarito disponível

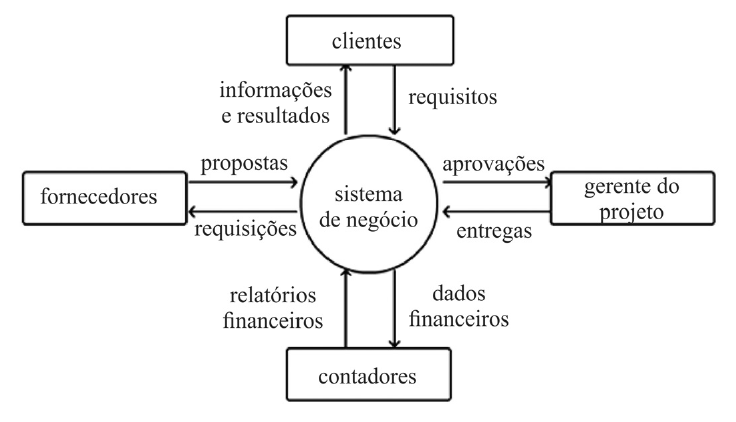

Diagrama com um círculo central “sistema de negócio” ligado a quatro retângulos: clientes (acima; setas “requisitos” para o sistema e “informações e resultados” para clientes), fornecedores (à esquerda; “propostas” para o sistema e “requisições” para fornecedores), gerente do projeto (à direita; “aprovações” para o gerente e “entregas” para o sistema) e contadores (abaixo; “relatórios financeiros” para o sistema e “dados financeiros” para contadores).

Conforme a análise estruturada de sistemas, a figura apresentada corresponde a um

Selecione uma alternativa A) diagrama de contexto, no qual Sistema de negócio representa o único processo de alto nível. B) diagrama de contexto, no qual Fornecedores e Clientes representam depósitos de dados. C) DFD nível 1, no qual Contadores e Gerente do Projeto representam depósitos de dados. D) DFD nível 1, no qual Contadores e Gerente do Projeto representam entidades externas. E) DER, no qual Clientes e Contadores são entidades.
