Questão 45 — Modelo Entidade-Relacionamento (Banco de Dados) — Cebraspe · Universidade Virtual do Estado de São Paulo (UNIVESP) 2025

Banco de Dados Modelo Entidade-Relacionamento

Cebraspe 2025 Superior

Universidade Virtual do Estado de São Paulo (UNIVESP) · Supervisor Pedagógico — Área de Atuação 2: Computação e Áreas Afins

Gabarito disponível

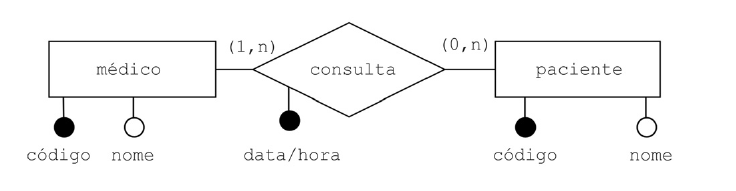

DER: entidade médico (atributos código, círculo preenchido, e nome, círculo vazio) ligada com cardinalidade (1,n) ao relacionamento consulta (atributo data/hora, círculo preenchido), que se liga com cardinalidade (0,n) à entidade paciente (atributos código, círculo preenchido, e nome, círculo vazio).

A figura precedente é um DER, que representa a modelagem de uma clínica médica na qual um mesmo médico pode realizar consulta com vários pacientes, sendo possível que o mesmo paciente se consulte com o mesmo médico mais de uma vez.
A partir das informações apresentadas, assinale a opção correta.

Selecione uma alternativa A) Pode haver várias consultas entre um MÉDICO e determinado PACIENTE, mas, se for este o caso, o atributo data/hora deve ser movido para PACIENTE, de modo que seja possível distinguir consultas dos mesmos paciente e médico. B) Todo MÉDICO possui relacionamento obrigatório com PACIENTE por meio de CONSULTA, mas pode haver PACIENTE que não tenha relacionamento com nenhum MÉDICO por meio de CONSULTA. C) Pode haver várias consultas entre um MÉDICO e determinado PACIENTE, caso em que o atributo data/hora será um atributo identificador do relacionamento CONSULTA que permitirá distinguir consultas dos mesmos paciente e médico. D) A modelagem em questão está errada, pois não pode haver relacionamento por meio de entidade associativa CONSULTA em que haja valor 0 (zero) na cardinalidade representada por (0,n). E) A modelagem em questão está errada, pois as cardinalidades deveriam ser representadas, respectivamente, por (n,1) e (n,0) em vez de por (1,n) e (0,n), e a forma modelada PACIENTE não deveria ter relacionamento com MÉDICO por meio de CONSULTA.
