Questão 20 — Retificadores com Diodos (Eletrônica) — Marinha do Brasil — Diretoria de Ensino da Marinha · Marinha do Brasil 2019

Eletrônica Retificadores com Diodos

Marinha do Brasil — Diretoria de Ensino da Marinha 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo:

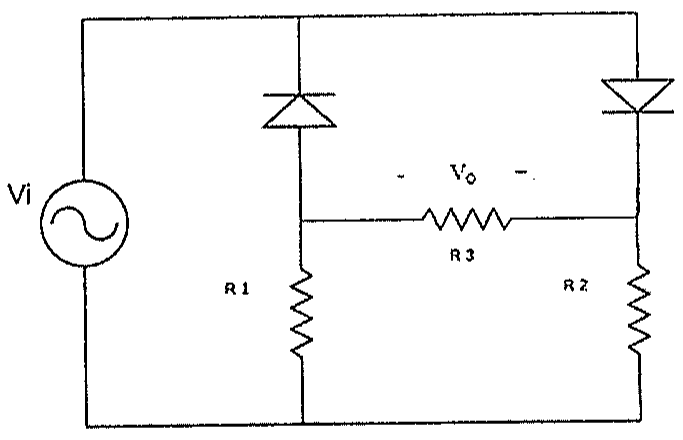

Circuito com fonte alternada Vi, dois diodos, resistores R1 e R2 em ramos verticais e resistor R3 horizontal entre os ramos, sobre o qual é indicada a tensão de saída Vo.

Circuito com fonte alternada Vi, dois diodos, resistores R1 e R2 em ramos verticais e resistor R3 horizontal entre os ramos, sobre o qual é indicada a tensão de saída Vo.

Sabendo que os diodos são ideais, calcule o nível CC de saída e a PIV (Tensão de pico inversa) requerida para cada diodo respectivamente, e assinale a opção correta.
Dado: R1=R2=R3= 3 KΩ; Vi = 30 VCA

Selecione uma alternativa A) Vcc = 9,51 V e PIV = 15 V B) Vcc = 6,36 V e PIV = 10 V C) Vcc = 9,48 V e PIV = 10 V D) Vcc = 6,37 V e PIV = 15 V E) Vcc = 9,54 V e PIV = 15 V
