Analise o circuito abaixo:

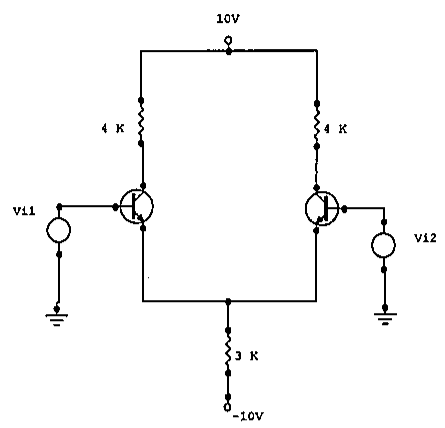

Par diferencial com dois transistores, resistores de coletor de 4 K ligados a +10V, emissores unidos e ligados a −10V por resistor de 3 K, entradas Vi1 e Vi2 nas bases.

Par diferencial com dois transistores, resistores de coletor de 4 K ligados a +10V, emissores unidos e ligados a −10V por resistor de 3 K, entradas Vi1 e Vi2 nas bases.

Os valores de Ie, Ic e Vc desse circuito são, respectivamente:
Dados: Vbe=0,7v

Selecione uma alternativa A) Ie = 1,2mA , Ic=2,3mA e Vc=6,5v B) Ie = 2,3mA , Ic=1,2,mA e Vc=6,5v C) Ie = 3,1mA , Ic=3,1mA e Vc=3,8v D) Ie = 1,55mA , Ic=3,1mA e Vc=3,8v E) Ie = 3,1mA , Ic=1,55mA e Vc=3,8v
