Observe a figura abaixo:

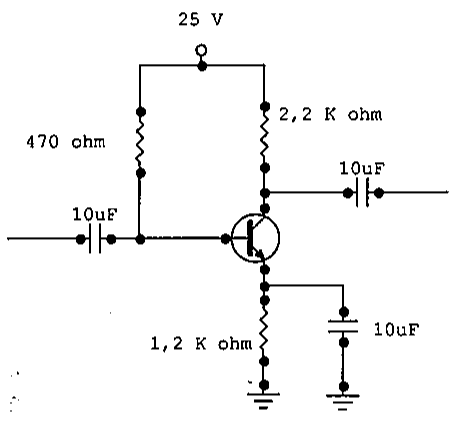

Circuito de polarização com transistor NPN alimentado por 25 V: resistor de 470 ohm da alimentação à base, 2,2 K ohm no coletor, 1,2 K ohm no emissor com capacitor de desvio de 10uF, capacitores de acoplamento de 10uF na entrada e na saída.

Circuito de polarização com transistor NPN alimentado por 25 V: resistor de 470 ohm da alimentação à base, 2,2 K ohm no coletor, 1,2 K ohm no emissor com capacitor de desvio de 10uF, capacitores de acoplamento de 10uF na entrada e na saída.

Os valores de Ib, Ic, VCE, Vc e VE para o circuito de polarização do emissor da figura acima são, respectivamente:
Dados: β=70, Ic≈Ie e VBE = 0,7.

Selecione uma alternativa A) Ib =43,7µA , Ic =3,06mA , VCE= 14,63v , Vc = 18,28v = e VE = 3,65v B) Ib =43,7µA , Ic =3,06mA , VCE= 18,28v , Vc = 14,63v = e VE = 3,65v C) Ib =43,7mA , Ic =3,06µA , VCE= 14,63v , Vc = 18,28v = e VE = 3,65v D) Ib =43,7mA , Ic = 3,06A , VCE= 14,63v , Vc = 18,28v = e VE = 3,65v E) Ib =43,7mA , Ic =3,06mA , VCE= 14,63v , Vc = -18,28v = e VE = -3,65v

Ver gabarito

Gabarito: A
