Questão 32 — Latches e Flip-Flops (Eletrônica Digital) — Marinha do Brasil — Diretoria de Ensino da Marinha · Marinha do Brasil 2019

Eletrônica Digital Latches e Flip-Flops

Marinha do Brasil — Diretoria de Ensino da Marinha 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

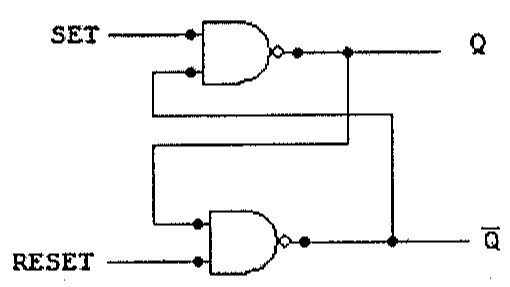

Latch com duas portas NAND com realimentação cruzada; entradas SET e RESET e saídas Q e Q barrado.

O circuito de um Flip-Flop (FF) mais simples pode ser construído a partir de duas portas NAND ou duas portas NOR. Assim, assinale a opção correta sobre as saídas do circuito representado acima:

Selecione uma alternativa A) SET=RESET=0 é o estado normal de repouso e não tem nenhum efeito sobre o estado da saída. As saídas Q e Q̄ permanecem nos mesmos estados que estavam antes dessa condição de entrada. B) SET=RESET=1 é o estado normal de repouso e não tem nenhum efeito sobre o estado da saída. As saídas Q e Q̄ permanecem nos mesmos estados que estavam antes dessa condição de entrada. C) SET = 1, RESET = 0 sempre faz a saída ir para o estado em que Q = 1, no qual permanecerá mesmo que a entrada SET retorne para 0. D) SET = 0, RESET = 1 sempre gera um estado de saída em que Q = 0, no qual permanece mesmo após a entrada RESET retornar para 0. E) SET = 1, RESET = 1 tenta, ao mesmo tempo, setar e resetar o latch e gera Q e Q̄ = 0. Caso as entradas retornem simultaneamente para 0, o estado resultante na saída será imprevisível. Essa condição não deve ser usada.
